50,27 libras Tan Delta Power Transformer Test ajustaram o jogo 12kV Multiphase

Capacidade e sistema de teste do fator de dissipação

Modelo: TDC3100

A capacidade e o poder/o sistema de teste TDC3100 fator de dissipação, a saber grupo do teste de C&DF, são o sistema de teste poderoso para analisar a condição da isolação do equipamento de alta tensão medindo o poder/o fator e capacidade de dissipação.

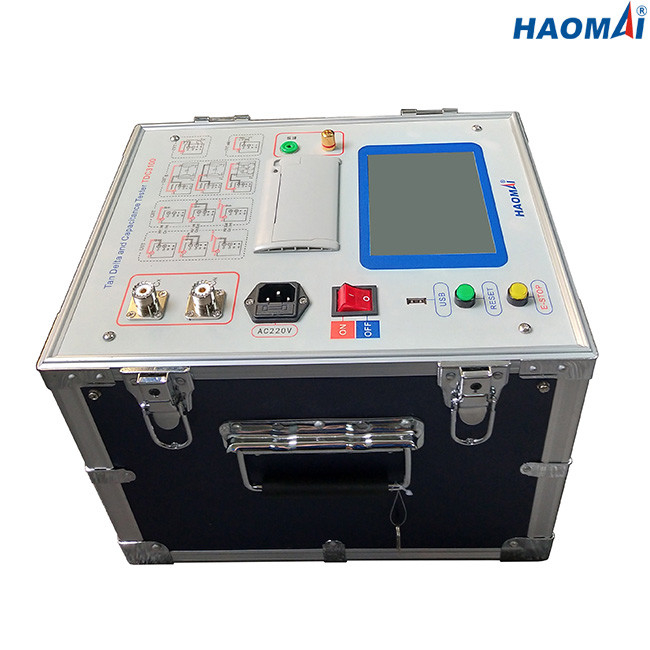

A capacidade e o poder/o sistema de teste TDC3100 fator de dissipação são 22.8kg (50,27 libras), que faz fácil transportar aos lugar de teste. O tela táctil no painel de TDC3100 facilita a operação e mais rapidamente.

Características principais

1)Padrão do teste: IEC60247

2)Modo de teste selecionável: UST, GST, GSTg

3)fator de poder da isolação de 10 quilovolts/medida fator de dissipação (tan∂)

4)Medida até 60 N-F da capacidade em 12 quilovolts

5)Teste de relação de CVT disponível (apropriado para CVT com classe 1,0 ou 3,0 da precisão)

6)Circuitos da supressão da interferência para testar sob circunstâncias severas da interferência ou de ruído

7)Tela táctil para a operação fácil e rápida

8)Impressora térmica incorporado para imprimir - resultados da análise da saída diretamente

Dados técnicos

●Padrão do teste: IEC60247

●Saída interna da alta tensão: 0.5~12kV

Precisão da saída: ± (reading×1%)

Definição: 100V

Corrente de saída máxima: 200mA

Capacidade: 2000VA

●fonte de energia da Autoexcitação: C.A. 0~50V/15A

●Medida do fator de dissipação (tgδ)

Escala de medição: nenhum limite

Precisão: ± (reading×1%+0.040%)

Definição: 0,001%

●Medida da capacidade (CX)

Escala de medição: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Precisão: ± (reading×1%+1.00pF)

Definição: 0.001pF (4 digitais válidos)

●Teste de relação de CVT (apropriado para CVT com classe 1,0 ou 3,0 da precisão)

Escala de medição: 10~10000

Precisão: 1%

●Frequência

Única frequência: 50Hz ou 60Hz

Frequência variável: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Impressora térmica incorporado para imprimir dos resultados da análise

●A relação de USB para resultados da análise transfere o armazenamento

●Armazenamento de dados: 200 resultados da análise podem ser armazenados no verificador

●Fonte de alimentação: personalizado (C.A. 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Condição ambiental

Temperatura de armazenamento: -20℃~60℃

Temperatura de funcionamento: -10℃~50℃

Umidade: <90>

●Variado

Dimensão do anfitrião: 350 x270mx270mm (13.78x10.62x10.63 dentro.)

Peso do anfitrião: 22.8kg (50,27 libras)

●Qualificações da segurança e compatibilidade eletrónica

Segurança: projetado de acordo com IEC61010-1

Compatibilidade eletrónica: IEC industrial claro 61326

A capacidade e o poder/o sistema de teste TDC3100 fator de dissipação (teste ajustado) TDC3100 de C&DF são instrumento seguro do teste para o fator de dissipação de teste (tgδ), o fator de poder (PF) e a capacidade (CX) dos transformadores, dos interruptores, das máquinas de gerencio, dos cabos, do CVT etc….
