equipamento de teste do transformador atual de 120V 60Hz, analisador portátil do VT do CT

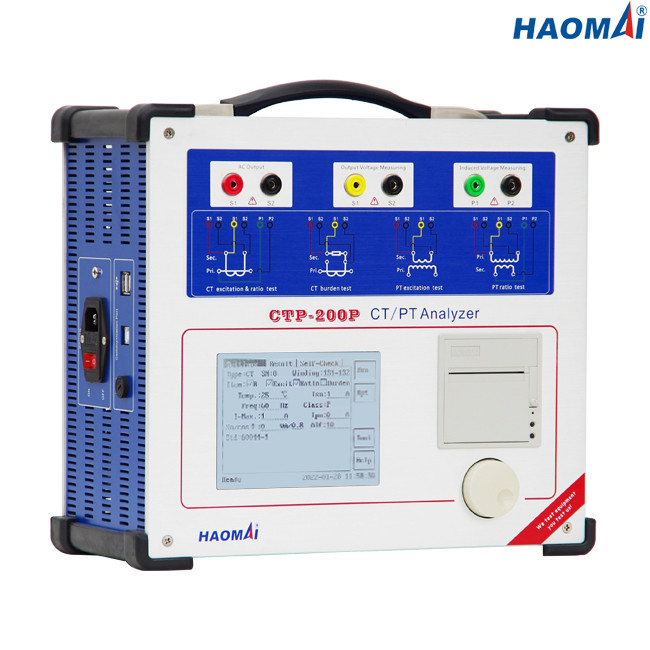

Grupo portátil do teste do transformador atual

Modelo: CTP-200P

O grupo portátil CTP-200P do teste do transformador atual é projetado medir automaticamente os parâmetros relacionados do transformador atual (CT), como a característica da excitação, gerencie inductivity saturado e não saturado da relação, da polaridade, da resistência de enrolamento, porcentagem do fluxo do remanence, fator de limitação da precisão (ALF) ou fator da segurança do instrumento (FS), a carga secundária etc.

O CTP-200P igualmente permite a simulação da relação, da constante de tempo secundária, do ALF e do FS na carga ajustável livre e na corrente preliminar igualmente após o teste com os resultados da análise determinados.

O teste portátil do transformador atual ajustou CTP-200P igualmente apoia o teste do transformador da tensão (VT). A relação, a polaridade, a característica da excitação e a resistência de enrolamento do VT podem ser testadas.

O teste portátil do transformador atual ajustou CTP-200P é áspero e imune à interferência de ruído elétrica em subestações de alta tensão.

Características principais

●Capaz de testar a proteção CTs, CTs de medição, PR/PX CTs, TPS/TPX/TPY/TPZ CTs e VTs indutivo definidos em IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Painel LCD legível de 5,7 inche da luz solar para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●O máximo testou a tensão do joelho-ponto do CT até 40kV

●Executa testes secundários da carga

●Desmagnetização automática do CT

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrões do teste: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

O software do teste portátil do transformador atual ajustou CTP-200P pode correr em um PC com sistema operacional de Windows. Gratuitamente para promover a versão de software.

O grupo portátil CTP-200P do teste do transformador atual é abrigado em um cerco portátil, de choque e da vibração da resistência com o punho no lado e com rodas e o punho retrátil.
