| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-1600 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé, jogo do teste do relé, verificador do relé, grupo secundário do teste da inj | Saída atual: | 6x0… 40A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Potência de saída máximo: | 1x1000VA em 240A | Operação: | modo local + modo de PC |
| Destacar: | grupo do teste do relé de proteção 150V,grupo do teste do relé de proteção 40A,Verificador Ultraportable do relé de proteção |
||

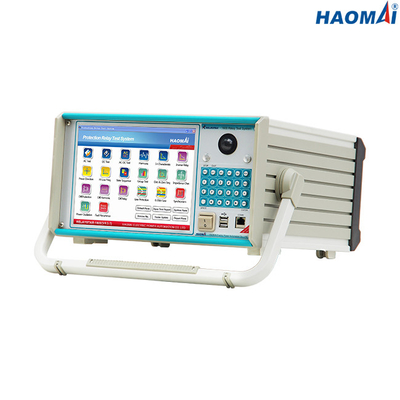

Poder superior grupo do teste do relé de proteção de 6 fases
Modelo: RELAYSTAR-1600
O RELAYSTAR-1600 é teste de múltiplos propósitos do relé de proteção de 6 fases ajustado testando todas as gerações e tipos de relés de proteção, que enlatam a saída a corrente de 6 fases (6x0… 40A) e a tensão de 6 fases (6x0… 150V).
O RELAYSTAR-1600 é uma escolha excelente quando você quer uma corrente e umas saídas de potência mais altas (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) para relés eletromecânicos de teste da alto-carga.

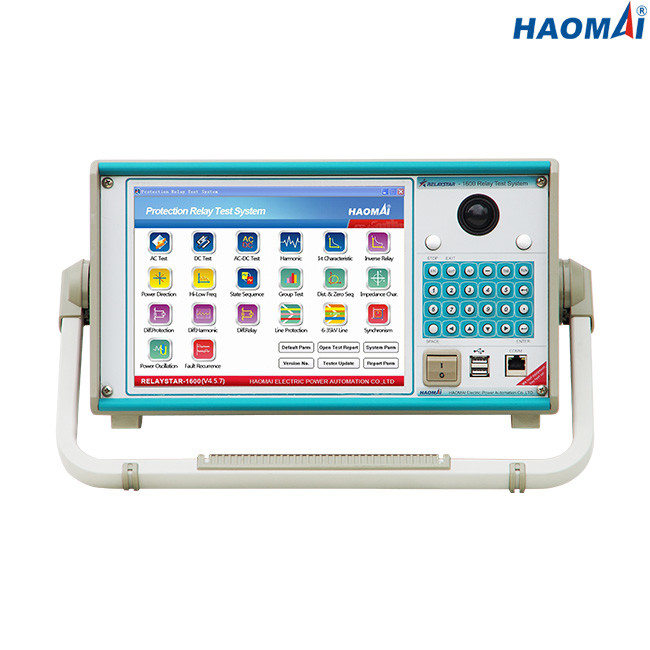

O RELAYSTAR-1600 pode ser operado sem um PC. Combina o PC industrial encaixado, a tela de TFT LCD de uma cor completa de 10,4 polegadas, o rato incorporado e o teclado para uma operação local mais fácil.
O poder superior o grupo RELAYSTAR-1600 do teste do relé de proteção de 6 fases pode ser sincronizado para executar testes fim-a-fim com os grupos do teste atribuídos em subestações diferentes com seu GPS inerente.
Características principais
1) corrente 6-phase (6×40A) + saída da tensão de 6 fases (6×150V)
2) Painel LCD industrial encaixado do PC with10.4-inch
3) Opera-se com ou sem um PC
4) Amplificadores do elevado desempenho
5) Saídas de potência mais altas: 1x1000VA@240A
6) Extremidade para terminar o teste com GPS inerente
7) Software excelente de RELAYSTAR para o teste local e remoto do PC
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 40A |
| C.A. da 3-fase (L-N) | 3x0… 80A | |
| C.A. 1-phase (LL-LN) | 1x0… 240A | |
| C.C. (L-N) | 6x0… ±20 A | |
| Poder | C.A. 6-phase (L-N) | 6x300VA em 40A |
| C.A. da 3-fase (L-N) | 3x450VA em 80A | |
| C.A. 1-phase (LL-LN) | 1x1000VA em 240A | |
| C.C. (L-N) | 6x120VA em 20A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. da 3-fase (L-N) | 3x0… 300V | |
| C.C. (L-N) | 6x0… ±175V | |
| Poder | C.A. 6-phase (L-N) | 6x80VA em 150V |
| C.A. da 3-fase (L-N) | 3x100VA em 300V | |
| C.C. (L-N) | 6x80VA em 175V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 10 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V/127V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
O poder superior o grupo RELAYSTAR-1600 do teste do relé de proteção de 6 fases é a escolha preferida para coordenadores de teste nos casos onde o transportability excelente é necessário e a corrente de 6 fases até 40A é suficiente.
O poder superior o grupo RELAYSTAR-1600 do teste do relé de proteção de 6 fases passou o tipo teste no laboratório de China KETOP acreditado sob ISO/IEC 17025.
O poder superior que o teste do relé de proteção de 6 fases ajustou RELAYSTAR-1600 é calibrado igualmente no laboratório do terceiro acreditado sob ISO/IEC 17025.
O tipo relatório de teste e relatório da calibração é mostrado como abaixo.
