| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | RELAYSTAR-S60 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 30A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Operação: | modo local + modo de PC | Peso: | 10.6kg (26,37 libras) |
| Realçar: | Sistema de teste Ultraportable do relé,Sistema de teste de pouco peso do relé,Equipamento de teste protetor do relé do IEC 61010-1 |
||

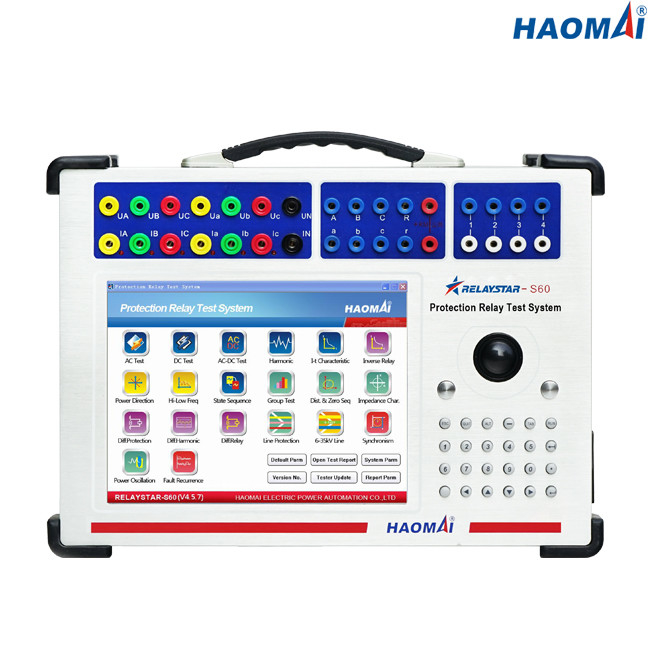

Sistema de teste Ultraportable do relé da Seis-fase
Modelo: RELAYSTAR-S60
O RELAYSTAR-S60 é o sistema de teste ultra-portátil do relé de proteção que entrega o teste da verificação do desempenho de relés protetores eletromecânicos, de circuito integrado e microprocessador-baseados em suas instalações de funcionamento.
O RELAYSTAR-S60 é um grupo áspero do teste apropriado para testar uma variedade de relés protetores operados em ambientes internos e exteriores. O projeto ergonômico da unidade e a disposição intuitiva do painel de controle fazem ideal para os usuários principiantes que têm quase nenhum treinamento.
Características principais:
1) corrente 6-phase (6×30A) + saída da tensão de 6 fases (6×150V)
2) PC industrial encaixado com o painel LCD de 10,4 polegadas
3) A exposição conveniente do painel frontal indica a tensão ativa/amplitudes e valores atuais da fase durante testes
4) Testes análogos de dispositivos de proteção 1A e 5A
5) Execute a simulação do estado e testes transientes
6) Visor e playback de COMTRADE
7) Mais baixo peso: único 10.6kg (26,37 libras)
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 30A |
| C.A. da 3-fase (L-N) | 3x0… 60A | |
| C.A. 1-phase (LL-LN) | 1x0… 180A | |
| C.C. (L-N) | 6x0… ±10 A | |
| Poder | C.A. 6-phase (L-N) | 6x200VA em 30A |
| C.A. da 3-fase (L-N) | 3x300VA em 60A | |
| C.A. 1-phase (LL-LN) | 1x600VA em 180A | |
| C.C. (L-N) | 6x100VA em 10A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. da 3-fase (L-N) | 3x0… 300V | |
| C.C. (L-N) | 6x0… ±160V | |
| Poder | C.A. 6-phase (L-N) | 6x60VA em 150V |
| C.A. da 3-fase (L-N) | 3x100VA em 300V | |
| C.C. (L-N) | 6x60VA em 160V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 10.6kg (26,37 libras) |
| Dimensões (W x H x D, sem punho) | 350×250×120mm (13.78x9.84x4.72 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
Standard de segurança, compatibilidade eletromagnética
| Compatibilidade eletrónica | O produto adere à compatibilidade eletromagnética (compatibilidade eletrónica) 2004/108/EC diretivo (o CE para se conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Segurança | O produto adere à baixa tensão 2006/95/EC diretivo (CE para se conformar). |
| IEC 61010-1 |
O sistema de teste Ultraportable RELAYSTAR-S60 do relé da Seis-fase é uma escolha excelente para que os coordenadores do teste e de comissão executem o relé de proteção que testa no local.
O sistema de teste Ultraportable RELAYSTAR-S60 do relé da Seis-fase é bastante conveniente levar para os usuários devido ao tamanho super-pequeno e abaixar muito o peso 10.6kg (26,37 libras).
O sistema de teste Ultraportable RELAYSTAR-S60 do relé da Seis-fase é capaz testar todas as gerações e tipos de relés de proteção como abaixo de acordo com exigências de ANSI/IEEE.
| ANSI/IEEE não. | Nome do dispositivo ou de função |
| 2 | Olhar fixamente do tempo de atraso |
| 3 | Verificando ou relé de bloqueio |
| 7 | relé da Taxa--mudança |
| 13 | dispositivo da Síncrono-velocidade |
| 15 | Velocidade ou frequência, dispositivo de harmonização |
| 16 | Dispositivo de transmissão de dados |
| 18 | Acelerando ou retardando o dispositivo |
| 21 | Relé da distância |
| 24 | Volts pelo relé de Hertz |
| 25 | Dispositivo da sincronização ou da Synchronism-verificação |
| 27 | Relé de Undervoltage |
| 30 | Relé de sinal luminoso |
| 32 | Relé direcional do poder |
| 36 | Polaridade ou dispositivo de polarização da tensão |
| 37 | Tendência ou relé de Underpower |
| 40 | Relé do campo |
| 44 | Relé começar da sequência da unidade |
| 46 | relé atual da Reverso-fase ou do Fase-equilíbrio |
| 47 | Relé da tensão da sequência de fase |
| 48 | Relé incompleto da sequência |
| 50 | Sobrecarga ou taxa instantânea de relé da elevação |
| 51 | Relé da sobrecarga do tempo da C.A. |
| 55 | Relé do fator de poder |
| 59 | Relé da sobretensão |
| 60 | Relé da tensão ou do equilíbrio atual |
| 62 | Relé de parada ou de abertura do tempo de atraso |
| 66 | Dispositivo de entalhadura ou movimentando-se |
| 67 | Relé direcional da sobrecarga da C.A. |
| 68 | Para fora--etapa ou relé da obstrução |
| 69 | Dispositivo de controle permissivo |
| 74 | Relé do alarme |
| 76 | Relé atual da C.C. |
| 77 | Dispositivo Telemetering |
| 78 | relé de medição do Fase-ângulo |
| 79 | Relé Reclosing da C.A. |
| 81 | Relé da frequência |
| 82 | C.C. quemede Reclosing o relé |
| 83 | Relé automático do controle seletivo ou da transferência |
| 85 | Relé do receptor do portador ou do Piloto-fio |
| 86 | Relé de fechamento |
| 87 | Relé protetor diferencial |
| 91 | Relé direcional da tensão |
| 92 | Relé direcional da tensão e do poder |
| 94 | Tropeço ou relé Viagem-livre |
| -- | Unidade de medida de Phasor |
| -- | Monitor da qualidade do poder |
