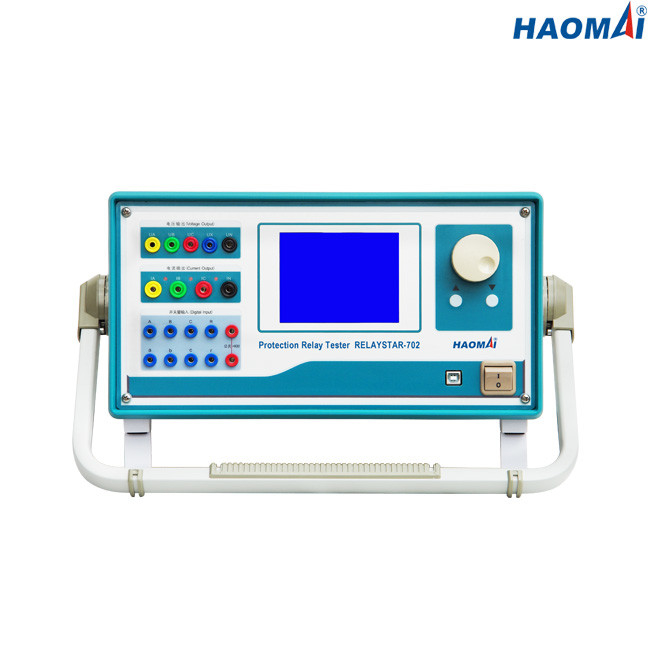

Name: Jogo trifásico 3x40A do sistema de teste do relé de HAOMAI com painel LCD
Brand: HAOMAI
SKU: HME-702

Jogo trifásico 3x40A do sistema de teste do relé de HAOMAI com painel LCD

Detalhes do produto:

Lugar de origem:	China
Marca:	HAOMAI
Certificação:	ISO9001:2015, Calibration Report
Número do modelo:	HME-702

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 grupo
Preço:	negotiation
Detalhes da embalagem:	Caso do caso + da madeira compensada de transporte
Tempo de entrega:	5-10 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	400 grupos pelo mês

Contato

Descrição de produto detalhada

Nome do produto:	Grupo do teste do relé, jogo do teste do relé, grupo secundário do teste da injeção	Saída atual:	3x0… 40A
Saída da tensão:	4x0… 120V	Precisão da saída:	≤0.2% para a saída da C.A.
Fonte auxiliar da C.C.:	110V/220V (max.1.5A)	Operação:	modo local + modo de PC
Realçar:	Sistema de teste do relé de HAOMAI , sistema de teste do relé 3x40A , Jogo trifásico do teste do relé do LCD

Sistema de teste trifásico econômico do relé

Modelo: HME-702

O HME-702 é o sistema de teste trifásico econômico do relé de proteção, que foi lançado ao mercado desde 1999. Pode ser usado para relés eletromecânicos, de circuito integrado e microprocessador-baseados do teste de proteção. O HME-702 pode ser operado pelo sistema encaixado com tela e giratório ou pelo software do teste que corre em um portátil com sistema operacional de Windows.

O HME-702 vendeu mais de 6.000 unidades no mundo inteiro desde 1999 até 2021.

Características principais

1) corrente da 3-fase (3×40A) + saída da tensão de 4 fases (4×120V)

2) Teste local e teste remoto do PC disponível

3) Sistema encaixado com o painel LCD 320×240

4) Amplificador de potência linear do elevado desempenho

5) 8 entradas binárias + 4 saídas binárias

6) C.C. auxiliar independente

7) Função de testes poderosa do software

Dados técnicos

Gerador atual

Ajustando a escala	C.A. da 3-fase (L-N)	3x0… 40A
	C.A. 1-phase (LL-LN)	1x0… 120A
	C.C. (L-N)	3x… ±10A
	C.A. da 3-fase (L-N)	3x420VA em 40A
Poder	C.A. 1-phase (LL-LN)	1x900VA em 120A
	C.C. (L-N)	3x120VA em 10A
Precisão	C.A.: ≤0.2%
Precisão	C.C.: ≤0.5%

Gerador da tensão

Ajustando a escala	C.A. 4-phase (L-N)	4x0… 120V
	C.A. 1-phase (L-L)	1x0… 240V
	C.C. (L-N)	3x… ±160V
Poder	C.A. 4-phase (L-N)	4x80VA em 120V
	C.A. 1-phase (L-L)	1x100VA em 240V
	C.C. (L-N)	3x70VA em 160V
Precisão	C.A.: ≤0.2%
Precisão	C.C.: ≤0.5%

Fonte auxiliar da C.C.

Escala da tensão	110V/220V (max.1.5A)
Poder	max.165VA/330VA

Entradas de Digitas

Número	8
Características entradas	contato inativo ou contato potencial-livre
Características do ponto inicial	“0": 0~6V; “1": 11V~250V
Tempo de medição do máximo	0.1ms~9999s
Precisão do tempo	0.1ms

Saídas de Digitas

Número	4
Tipo	contato inativo
Capacidade da ruptura	220VAC/0.5A, 220VDC/0.2A

Geradores gerais

Frequência	escala: 0~1000Hz (modo de PC), 20~300Hz (modo local)
	precisão:<10mhz>
	definição: 0.01Hz
Fase	escala: 0~360°
	precisão: 0.2°
	definição: 0.1°
Harmônico	ordens da superposição: 1~20 (modo de PC), 1~6 (modo local),
Harmônico	distorção: ≤0.5%

Fonte de alimentação

Tensão de entrada nominal	C.A. 220V/230V±10%, 1 fase
Frequência nominal	50/60 de hertz
Corrente avaliado	10A em 230V
Conexão	soquete padrão da C.A. (IEC 60320)

Variado

Peso	22kg (48,50 libras)
Dimensões (W x H x D, sem punho)	400×300×180mm (15.75x11.81x7.09 dentro)
Porto da conexão	para a conexão de PC

HME-702 é o sistema de teste eficaz na redução de custos do relé de proteção, que tem o desempenho seguro e a baixa manutenção custa a vantagem típica. É a ferramenta ideal para coordenadores de testes do relé.
