| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-806 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 3x0… 40A |
|---|---|---|---|
| Saída da tensão: | 4x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Teste fim-a-fim: | Disponível | Operação: | modo local + modo de PC |
| Realçar: | Grupo trifásico Ultraportable do teste do relé,grupo trifásico do teste do relé 39.68lb,Grupo protetor multifuncional do teste do relé |
||

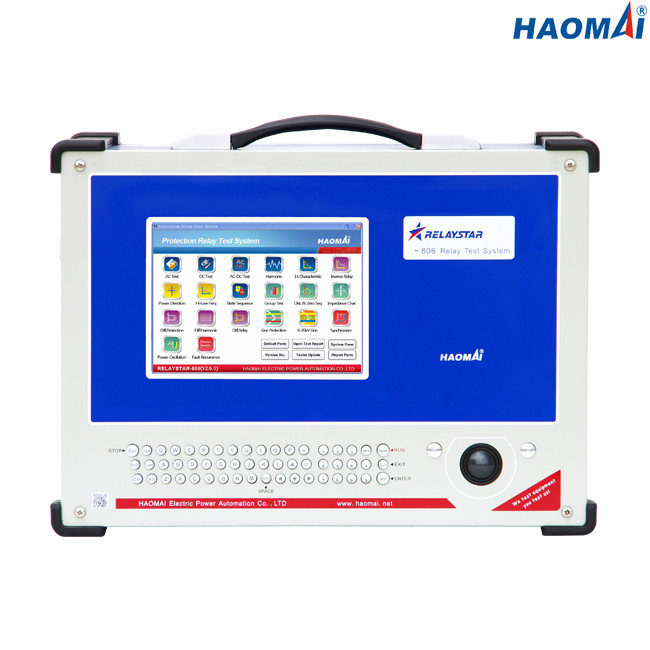

Sistema de teste trifásico funcional completo do relé
Modelo: RELAYSTAR-806
O RELAYSTAR-806 é sistema de teste universal e portátil do relé de proteção com três saídas atuais e quatro saídas da tensão testar únicos e relés protetores trifásicos.
O RELAYSTAR-806 compreende de três canais de saída atual independentes e de quatro canais de saída independentes da tensão. Isto permite a unidade de ser usado como um equipamento monofásico completo (ângulo da tensão, o atual, e de fase entre eles) ou, com os canais sincronizados, como um gerador atual ou tetrafásico trifásico da tensão de uma entrada dos canos principais da fase monofásica.
O RELAYSTAR-806 igualmente permite a conexão opcional a um computador para testes automáticos dos relés ou controle do equipamento usando o software compatível de Windows.
Características principais
1) PC industrial encaixado com o painel LCD de 8 polegadas
2) Operação autônoma, nenhum PC exigido para operar-se
3) 3 fase current+ 4 saídas da tensão da fase
4) Execute testes da multi-fase
5) Execute testes da aceitação ou da pesquisa de defeitos no formato de COMTRADE
6) Capacidade de teste fim-a-fim sincronizada de GPS satélite dinâmico
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. da 3-fase (L-N) | 3x0… 40A |
| C.A. 1-phase (LL-LN) | 1x0… 120A | |
| C.C. (L-N) | 3x… ±10A | |
|
Poder
|
C.A. da 3-fase (L-N) | 3x300VA em 40A |
| C.A. 1-phase (LL-LN) | 1x1000VA em 120A | |
| C.C. (L-N) | 3x120VA em 10A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 150V |
| C.A. 1-phase (L-L) | 1x0… 300V | |
| C.C. (L-N) | 3x… ±160V | |
| Poder | C.A. 4-phase (L-N) | 4x70VA em 150V |
| C.A. 1-phase (L-L) | 1x140VA em 300V | |
| C.C. (L-N) | 3x80VA em 160V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 405×300×164mm (15.94x11.81x6.46 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
O sistema de teste trifásico funcional completo RELAYSTAR-806 do relé passou o tipo teste no laboratório de China KETOP acreditado sob ISO/IEC 17025.
HAOMAI é marca conhecida de China reconhecida e aprovado pela administração do Estado para a indústria & o comércio de República Popular da China, igualmente aprecia a reputação alta no mercado de China.
HAOMAI elétrico é certificado por ISO 9001: 2015, 14001:2015 do ISO e 45001:2018 do ISO.
