| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | RELAYSTAR-S60 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, jogo do teste do relé, grupo do teste do relé de proteção | Saída atual: | 6x0… 30A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Operação: | modo local + modo de PC | Peso: | 10.6kg (26,37 libras) |
| Realçar: | Grupo Ultraportable do teste do relé,grupo do teste do relé 10.6kg,60Hz injeção secundária Kit For Relay Testing |
||

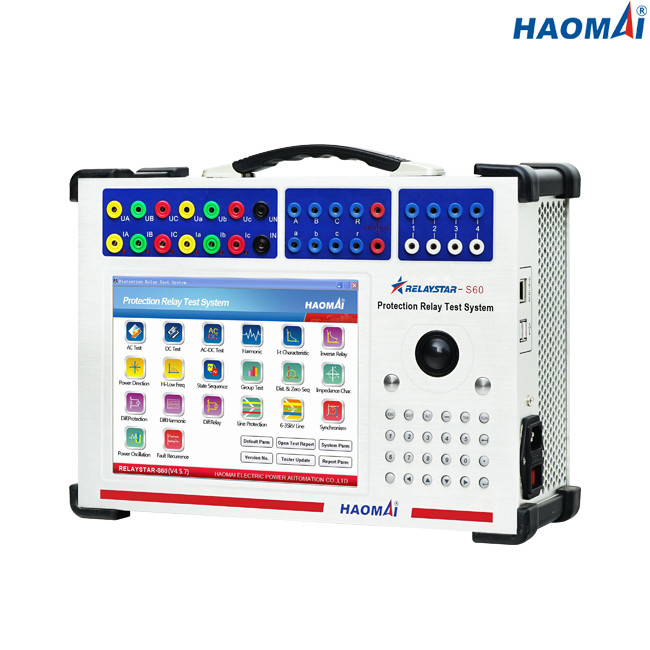

Grupo secundário Ultraportable do teste da injeção de 6 fases
Modelo: RELAYSTAR-S60
O RELAYSTAR-S60 é teste secundário completo da injeção ajustado testando uma grande variedade de relés protetores eletromecânicos, de circuito integrado e microprocessador-baseados, e de dispositivos protetores similares. Este grupo secundário do teste da injeção é capaz de executar a calibração do relé e teste padrão da verificação, simulação do estado e testes transientes. RELAYSTAR-S60 pode entregar o poder completo do VA com avaliação atual resistive, indutiva e capacitiva das cargas no máximo.
Com 12 fontes análogas de nível elevado (seis tensões, seis correntes), RELAYSTAR-S60 é configurável para testes de banco e testes do prova--conceito para esquemas de retransmissão complicados.
Características principais:
1) Projeto pequeno, áspero e de pouco peso
2) PC industrial encaixado com o painel LCD de 10,4 polegadas
3) Opere com ou sem um computador
4) corrente 6-phase (6×30A) + saída da tensão de 6 fases (6×150V)
5) Saída atual alta: 30 ampères em 200 VA pela fase
6) Frequência ampla da saída
7) Software poderoso de RELAYSTAR para o telecontrole local e do PC
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 30A |
| C.A. da 3-fase (L-N) | 3x0… 60A | |
| C.A. 1-phase (LL-LN) | 1x0… 180A | |
| C.C. (L-N) | 6x0… ±10 A | |
| Poder | C.A. 6-phase (L-N) | 6x200VA em 30A |
| C.A. da 3-fase (L-N) | 3x300VA em 60A | |
| C.A. 1-phase (LL-LN) | 1x600VA em 180A | |
| C.C. (L-N) | 6x100VA em 10A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. da 3-fase (L-N) | 3x0… 300V | |
| C.C. (L-N) | 6x0… ±160V | |
| Poder | C.A. 6-phase (L-N) | 6x60VA em 150V |
| C.A. da 3-fase (L-N) | 3x100VA em 300V | |
| C.C. (L-N) | 6x60VA em 160V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 10.6kg (26,37 libras) |
| Dimensões (W x H x D, sem punho) | 350×250×120mm (13.78x9.84x4.72 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
A fase onde 6 Ultraportable o teste secundário da injeção ajustou RELAYSTAR-S60 é uma escolha excelente para que os coordenadores do teste e de comissão executem o relé de proteção que testa no local.
O grupo secundário Ultraportable RELAYSTAR-S60 do teste da injeção de 6 fases é desenvolvido e fabricado sob um sistema registrado do ISO 9001. RELAYSTAR-S60 tem a proteção perfeita. Todas as saídas atuais e da tensão são inteiramente sobrecarga e para procurar um caminho mais curto a prova e protegido contra sinais transientes de alta tensão externos e sobre a temperatura.
