| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-1600 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, sistema de teste do relé, grupo do teste do relé de proteção | saída 6-phase atual: | 6×0… 40A |
|---|---|---|---|
| saída da tensão 6-phase: | 6×0… 150V | Precisão da saída da C.A.: | ≤0.1% |
| IPC encaixado com painel LCD: | Disponível | Teste fim-a-fim: | através de GPS incorporado |
| Realçar: | grupo secundário do teste da injeção 39.68lb,Grupo secundário multimodo do teste da injeção,grupo atual do teste da injeção 6x150V |
||

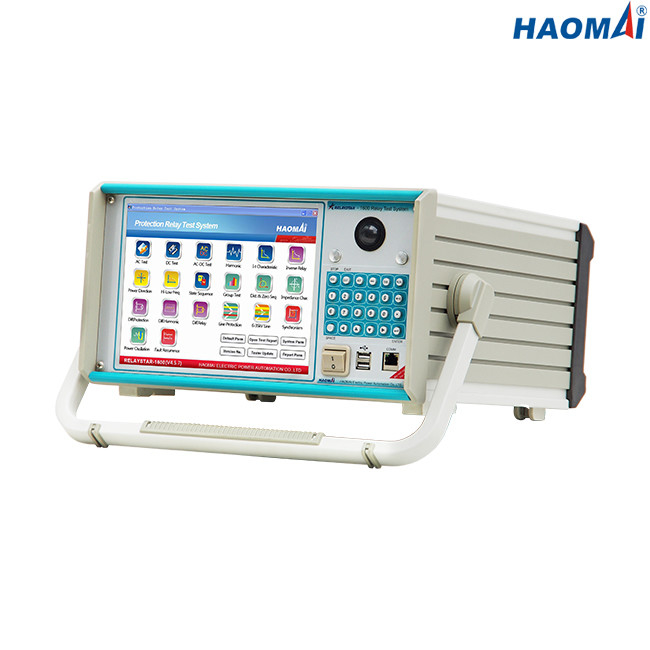

Poder superior grupo secundário do teste da injeção de 6 fases
Modelo: RELAYSTAR-1600
O RELAYSTAR-1600 é teste secundário da injeção de 6 fases ajustado testando todas as gerações e tipos de relés de proteção, que enlatam a saída a corrente de 6 fases (6x0… 40A) e a tensão de 6 fases (6x0… 150V). Sua fonte atual poderosa (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) é capaz de testar relés eletromecânicos da alto-carga com procuras mesmas do poder superior.
o grupo secundário RELAYSTAR-1600 do teste da injeção 6-phase pode ser sincronizado para executar testes fim-a-fim com os grupos do teste atribuídos em subestações diferentes com seu GPS inerente.
O sistema de software local do grupo secundário RELAYSTAR-1600 do teste da injeção de 6 fases é projetado baseado no sistema de Windows. Pode ser operado pelo PC industrial encaixado com a tela de TFT LCD de 10,4 polegadas ou pelo software do teste que corre em um PC.
Características principais:
1) corrente 6-phase (6×40A) + saída da tensão de 6 fases (6×150V)
2) PC industrial encaixado com o painel LCD de 10,4 polegadas
3) Teste local e teste remoto do PC disponível
4) Amplificador de potência linear do elevado desempenho
5) Monitoração inerente e gravação
6) Extremidade para terminar o teste com GPS inerente
7) Autoproteção inteligente
8) Módulos abundantes do teste
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 40A |
| C.A. da 3-fase (L-N) | 3x0… 80A | |
| C.A. 1-phase (LL-LN) | 1x0… 240A | |
| C.C. (L-N) | 6x0… ±20 A | |
| Poder | C.A. 6-phase (L-N) | 6x300VA em 40A |
| C.A. da 3-fase (L-N) | 3x450VA em 80A | |
| C.A. 1-phase (LL-LN) | 1x1000VA em 240A | |
| C.C. (L-N) | 6x120VA em 20A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. da 3-fase (L-N) | 3x0… 300V | |
| C.C. (L-N) | 6x0… ±175V | |
| Poder | C.A. 6-phase (L-N) | 6x80VA em 150V |
| C.A. da 3-fase (L-N) | 3x100VA em 300V | |
| C.C. (L-N) | 6x80VA em 175V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 10 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição do máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
Standard de segurança, compatibilidade eletromagnética
| Compatibilidade eletrónica | O produto adere à compatibilidade eletromagnética (compatibilidade eletrónica) 2004/108/EC diretivo (o CE para se conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Segurança | O produto adere à baixa tensão 2006/95/EC diretivo (CE para se conformar). |
| IEC 61010-1 |
o teste secundário da injeção 6-phase ajustou RELAYSTAR-1600 é uma escolha excelente para que os coordenadores do teste e de comissão executem o relé de proteção que testa no local.
