| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | HME-702 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, sistema de teste do relé, grupo do teste do relé de proteção | saída atual da 3-fase: | 3×0… 40A |
|---|---|---|---|
| saída da tensão 4-phase: | 4×0…120V | Precisão da saída da C.A.: | ≤0,2% |
| Potência de saída máximo: | 1x1000VA em 120A | Operação: | Modo local + modo de PC |
| Realçar: | Grupo secundário do teste da injeção do PC,grupo secundário do teste da injeção 3Phase,LCD grupo secundário do teste da injeção de 3 fases |
||

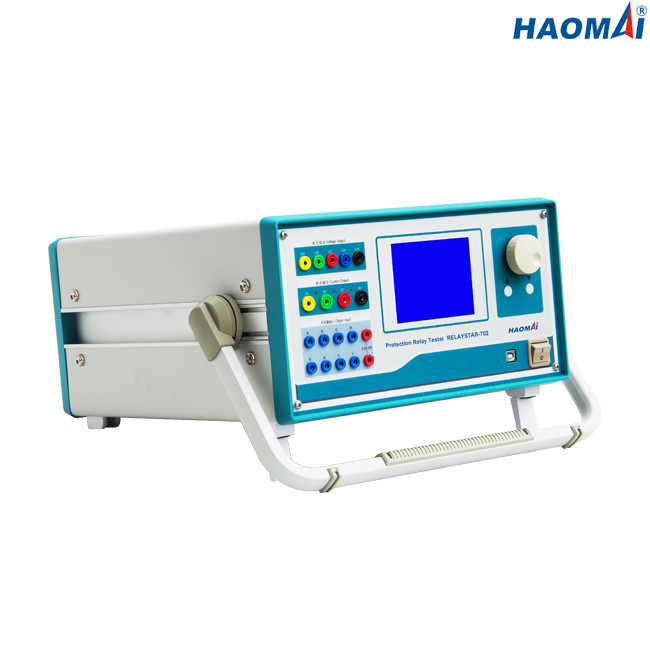

Grupo secundário econômico do teste da injeção de 3 fases
Modelo: HME-702
O HME-702 é o grupo secundário clássico do teste da injeção de 3 fases, que pode saída a corrente de 3 fases (3×40A) e a tensão de 4 fases (4×120V). Pode ser usado para relés eletromecânicos, de circuito integrado e microprocessador-baseados do teste de proteção.
O grupo secundário econômico HME-702 do teste da injeção de 3 fases pode ser operado através do rato giratório multifuncional, igualmente pode ser operado através do software que corre um portátil com sistema operacional de Windows.
Características principais
1) corrente da 3-fase (3×40A) + saída da tensão de 4 fases (4×120V)
2) Teste local e teste remoto do PC disponível
3) Sistema encaixado com o painel LCD 320×240
4) Amplificador de potência linear do elevado desempenho
5) 8 entradas binárias + 4 saídas binárias
6) C.C. auxiliar independente
7) Função de testes poderosa do software
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. da 3-fase (L-N) | 3x0… 40A |
| C.A. 1-phase (LL-LN) | 1x0… 120A | |
| C.C. (L-N) | 3x… ±10A | |
| C.A. da 3-fase (L-N) | 3x420VA em 40A | |
| Poder | C.A. 1-phase (LL-LN) | 1x900VA em 120A |
| C.C. (L-N) | 3x120VA em 10A | |
| Precisão | C.A.: ≤0.2% | |
| C.C.: ≤0.5% | ||
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 120V |
| C.A. 1-phase (L-L) | 1x0… 240V | |
| C.C. (L-N) | 3x… ±160V | |
| Poder | C.A. 4-phase (L-N) | 4x80VA em 120V |
| C.A. 1-phase (L-L) | 1x100VA em 240V | |
| C.C. (L-N) | 3x70VA em 160V | |
| Precisão | C.A.: ≤0.2% | |
| C.C.: ≤0.5% | ||
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas de Digitas
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 11V~250V |
| Tempo de medição máximo | 0.1ms~9999s |
| Precisão do tempo | 0.1ms |
Saídas de Digitas
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 220VAC/0.5A, 220VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1000Hz (modo de PC), 20~300Hz (modo local) |
| precisão:<10mhz> | |
| definição: 0.01Hz | |
| Fase | escala: 0~360° |
| precisão: 0.2° | |
| definição: 0.1° | |
| Harmônico | ordens da superposição: 1~20 (modo de PC), 1~6 (modo local), |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 22kg (48,50 libras) |
| Dimensões (W x H x D, sem punho) | 400×300×180mm (15.75x11.81x7.09 dentro) |
| Porto da conexão | para a conexão de PC |
O grupo secundário econômico HME-702 do teste da injeção de 3 fases é ferramenta econômica para testar relés protetores.
