| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-806 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, sistema de teste do relé, grupo do teste do relé de proteção | saída atual da 3-fase: | 3×0… 40A |
|---|---|---|---|
| saída da tensão 4-phase: | 4×0… 150V | Precisão da saída da C.A.: | ≤0.1% |
| IPC encaixado com painel LCD: | Disponível | Teste fim-a-fim: | através de GPS incorporado |
| Realçar: | Jogo secundário inteligente do teste do relé da injeção,jogo secundário do teste do relé da injeção 18kg,Jogo atual secundário do teste da injeção de GPS |
||
Grupo secundário caracterizado completo do teste da injeção de 3 fases

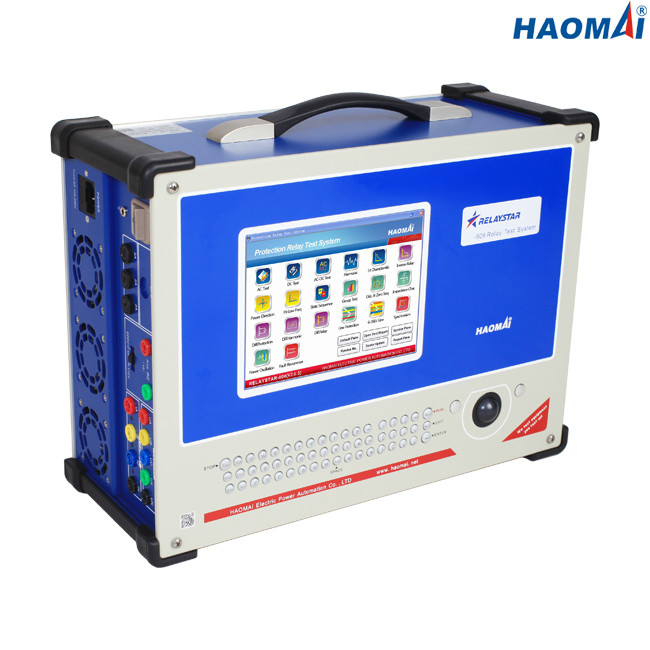

Modelo: RELAYSTAR-806
O RELAYSTAR-806 é teste secundário completo da injeção de 3 fases ajustado para os relés de proteção de teste, que enlatam a tensão das fases atual (3x0… 40A) e 4 da fase da saída 3 (4x0… 150V). É fácil de usar, altamente confiável, e cobre uma escala de aplicações larga.
O sistema de software local do grupo secundário RELAYSTAR-806 do teste da injeção de 3 fases é projetado baseado no sistema de Windows. Pode ser operado pelo PC industrial encaixado com a tela de TFT LCD de 8 polegadas ou pelo software do teste que corre em um PC.
Características principais
1) corrente da 3-fase (3×40A) + saída da tensão de 4 fases (4×150V)
2) PC industrial encaixado com o painel LCD de 8 polegadas
3) Teste local e teste remoto do PC disponível
4) Amplificador de potência linear do elevado desempenho
5) Extremidade para terminar o teste com GPS inerente
6) C.C. auxiliar independente
7) Autoproteção inteligente
8) Módulos abundantes do teste
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. da 3-fase (L-N) | 3x0… 40A |
| C.A. 1-phase (LL-LN) | 1x0… 120A | |
| C.C. (L-N) | 3x… ±10A | |
| C.A. da 3-fase (L-N) | 3x300VA em 40A | |
| Poder | C.A. 1-phase (LL-LN) | 1x1000VA em 120A |
| C.C. (L-N) | 3x120VA em 10A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 150V |
| C.A. 1-phase (L-L) | 1x0… 300V | |
| C.C. (L-N) | 3x… ±160V | |
| Poder | C.A. 4-phase (L-N) | 4x70VA em 150V |
| C.A. 1-phase (L-L) | 1x140VA em 300V | |
| C.C. (L-N) | 3x80VA em 160V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição do máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V/127V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 405×300×164mm (15.94x11.81x6.46 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
Standard de segurança, compatibilidade eletromagnética
| Compatibilidade eletrónica | O produto adere à compatibilidade eletromagnética (compatibilidade eletrónica) 2004/108/EC diretivo (o CE para se conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Segurança | O produto adere à baixa tensão 2006/95/EC diretivo (CE para se conformar). |
| IEC 61010-1 |
O amplificador de potência linear do design compacto e do elevado desempenho faz a fase onde 3 o teste secundário da injeção ajustou RELAYSTAR-806 particularmente apropriado para testar e comissão o trabalho na distribuição e em sistemas industriais.
