| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-7000 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé de proteção, jogo do teste do relé, sistema de teste do relé | Saída atual: | 6x0… 30A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Testes do IEC 61850: | Disponível | Operação: | modo local + modo de PC |
| Realçar: | jogo atual secundário da injeção 6Channels,jogo atual secundário da injeção 30A,Grupo universal Multiphase do teste do relé |
||

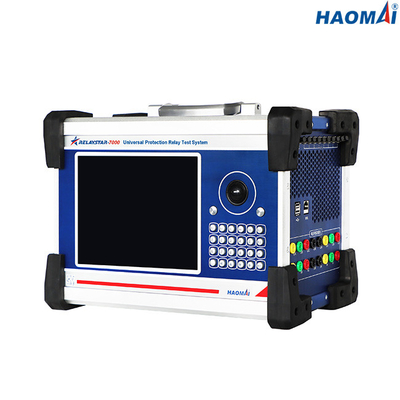

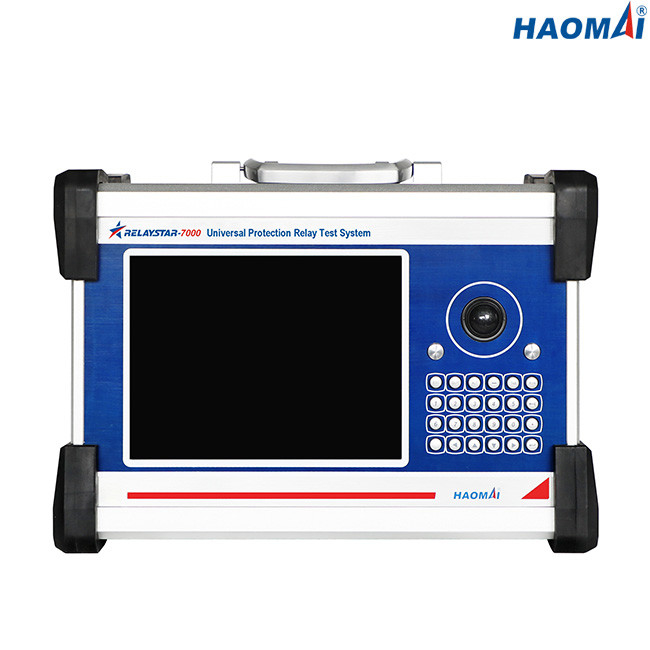

Grupo secundário universal do teste da injeção
Modelo: RELAYSTAR-7000
O RELAYSTAR-7000 é o grupo secundário do teste da injeção da multi-fase, que pode saída 6 tensões atuais de canais de 6 canais e para relés protetores eletromecânicos, de circuito integrado e microprocessador-baseados do teste.
A relação IEC61850 para RELAYSTAR-7000 é exigida para o relé que testa com protocolo de comunicação Ethernet-baseado da subestação.
O módulo incorporado do sincronizador de GPS reserva sincroniza um começo do teste de duas unidades RELAYSTAR-7000.
Características principais
1) Testando todos os tipos de relés de proteção: numérico e IEC61850 eletromecânicos, de circuito integrado, microprocessador-baseados
2) Controle manual com projeção a cores
3) Simultaneamente disponível: 6 tensões atuais de canais de 6 canais e
4) Saídas atuais altas: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) Relação do protocolo IEC61850
6) USB e relação dos ethernet
7) Extremidade para terminar o teste com GPS ou o IRIG-B
8) Mais de alta qualidade, segurança e confiança
Dados técnicos
Saídas gerais da corrente e da tensão
| Gerador atual | Ajustando a escala | C.A. 6-phase (L-N): 6x0… 30A |
| C.C. (L-N): 6x0… ±10 A | ||
| Poder | C.A. 6-phase (L-N): 6x450VA em 30A | |
| C.C. (L-N): 6x120VA em 10A | ||
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
| Gerador da tensão | Ajustando a escala | C.A. 6-phase (L-N): 6x0… 150V |
| C.C. (L-N): 6x0… ±160V | ||
| Poder | C.A. 6-phase (L-N): 6x80VA em 150V | |
| C.C. (L-N): 6x80VA em 160V | ||
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
| Geradores gerais | Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | ||
| definição: 0.001Hz | ||
| Fase | escala: -360° ~+360° | |
| precisão: 0.1° | ||
| definição: 0.01° | ||
| Harmônico | ordem da superposição: 2~24 vezes | |
| distorção: ≤0.5% |
Relações de comunicação dos ethernet
| Modo | 10/100Base-TX (10/100Mbit, twisted pair, auto-cruzamento) |
| Número de porto | 2 |
| Tipo de relação | RJ45 |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações de comunicação de fibra ótica
| Modo | 100Base-FX (100Mbit, de fibra ótica, completo - duplex) |
| Número de porto | 8 |
| Tipo de relação | LC |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 1310nm |
| Distância de transmissão | >1km |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações dos FT3
| Número de porto | 9 (8 para transmitir, 1 para receber) |
| Tipo de relação | ST |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 850nm |
Entradas binárias
| Número | 8 |
| Tipo | contato potencial-livre ou contato inativo (identificação automática) |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A; 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (AC230V/120V±10%, 1 fases) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 120V |
| Conexão | Soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 19.5kg (42,99 libras) |
| Dimensões (W x H x D, sem punho) | 405×295×250mm (15.94x11.61x9.84 dentro) |
O grupo secundário universal RELAYSTAR-7000 do teste da injeção é a escolha preferida para coordenadores de teste nos casos onde numérico e uma comunicação baseou proteções e IEDs.
Simulação do GANSO do IEC 61850 de RELAYSTAR-7000A: traço de saídas binárias aos atributos de dados em mensagens publicadas do GANSO.
O teste secundário universal da injeção ajustou RELAYSTAR-7000A pode publicar valores provados do IEC 61850 de acordo com da “a diretriz aplicação para a relação de Digitas aos transformadores de instrumento usando IEC 61850-9-2” do grupo de usuários internacional do UCA
Os grupos secundários universais do teste da injeção de HAOMAI são amplamente utilizados em rede elétrica, em petroquímico, em metalurgia, em estrada de ferro, em mina de carvão, em institutos de pesquisa e em todos os tipos de fábricas em grande escala ou de empresas.
