| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-1600 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé de proteção, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 40A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Potência de saída máximo: | 1x1000VA em 240A | Operação: | modo local + modo de PC |
| Realçar: | Sistema de teste multifuncional do relé,sistema de teste do relé 150V,equipamento de teste do relé 6Phase |
||

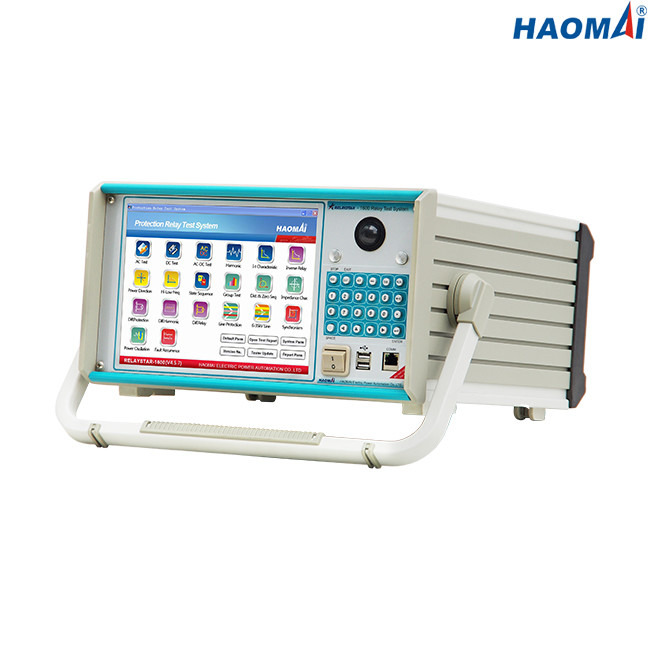

Sistema de teste multifuncional do relé de 6 fases
Modelo: RELAYSTAR-1600
O sistema de teste RELAYSTAR-1600 do relé de 6 fases é o sistema de teste multifuncional com 6 canais de saída atual (6×0… 40A) e 6 canais de saída da tensão (6×0… 150V), que tem são pretendidos primeiramente para testes secundários de relés de proteção. Virtualmente todos os tipos de relés de proteção podem ser testados, como relés de proteção eletromecânicos, de circuito integrado e microprocessador-baseados.
O sistema de teste multifuncional RELAYSTAR-1600 do relé de 6 fases tem a capacidade para ser controlado manualmente pelo PC e pela tela industriais encaixados de TFT LCD da cor completa, que permite que o usuário execute testes manuais, de estado estacionário e dinâmicos rapidamente e facilmente, assim como use os módulos pré-ajustados incorporados do teste para a maioria de relés populares.
O sistema de teste multifuncional RELAYSTAR-1600 do relé de 6 fases pode ser sincronizado para executar testes fim-a-fim com os grupos do teste atribuídos em subestações diferentes com seu GPS inerente.
Características principais
1) corrente 6-phase (6×40A) + 6 saídas da tensão da fase (6×150V)
2) PC industrial encaixado com o painel LCD de 10,4 polegadas
3) Teste local e teste remoto do PC disponível
4) Saída de poder superior 1x1000VA em 240A
5) Monitoração inerente e gravação da forma de onda
6) Execute a extremidade para terminar o teste através de GPS inerente
7) Saída auxiliar da C.C.
8) Software funcional completo do teste de RELAYSTAR
9) Facilidade da importação & da exportação do RIO
10) Criação automática do relatório de teste
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 40A |
| C.A. da 3-fase (L-N) | 3x0… 80A | |
| C.A. 1-phase (LL-LN) | 1x0… 240A | |
| C.C. (L-N) | 6x0… ±20 A | |
| Poder | C.A. 6-phase (L-N) | 6x300VA em 40A |
| C.A. da 3-fase (L-N) | 3x450VA em 80A | |
| C.A. 1-phase (LL-LN) | 1x1000VA em 240A | |
| C.C. (L-N) | 6x120VA em 20A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. da 3-fase (L-N) | 3x0… 300V | |
| C.C. (L-N) | 6x0… ±175V | |
| Poder | C.A. 6-phase (L-N) | 6x80VA em 150V |
| C.A. da 3-fase (L-N) | 3x100VA em 300V | |
| C.C. (L-N) | 6x80VA em 175V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 10 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição do máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
O sistema de teste multifuncional RELAYSTAR-1600 do relé de 6 fases é a ferramenta poderosa para testar todos os tipos de relés de proteção nos centrais elétricas ou nas subestações.
