| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-7000 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 30A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Testes do IEC 61850: | Disponível | Operação: | modo local + modo de PC |
| Realçar: | Sistema de teste do relé ISO9001,Sistema de teste do relé de IED,Relé de múltiplos propósitos e de teste de IED jogo |
||

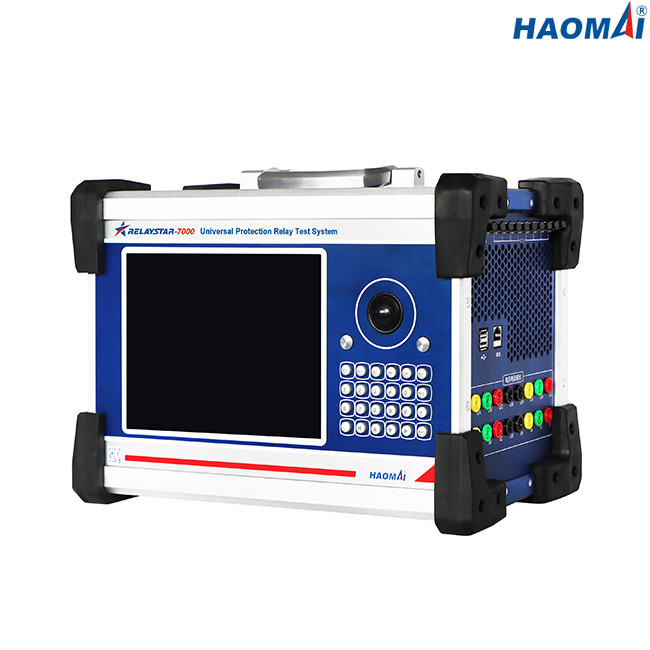

Sistema de teste universal do relé
Modelo: RELAYSTAR-7000
O RELAYSTAR-7000 é um sistema de teste de múltiplos propósitos e portátil capaz de testar uma grande variedade de relés protetores eletromecânicos, de circuito integrado e microprocessador-baseados, de relés da sobrecarga do motor e de IEDs baseados em IEC 61850.
A unidade pode ser operada manualmente através da tela de TFT LCD de 9,7 polegadas da interface de usuário industrial incorporado do PC e, ou o software remoto da corrida RELAYSTAR em um PC.
A interface de usuário incorporado incorpora a visualização ótica uma grande, alta resolução fácil de ler da cor completa, uma definição alta, de TFT LCD, que indica valores medidos tais como ampères da C.A. e da C.C., volts da C.A. e da C.C., e o tempo em ambos os segundos e ciclos. Segundo o tipo de teste selecionado, outros valores podem ser indicados, como o ângulo de fase, a frequência, os watts, o VA, ou o fator de poder.
Características principais
1)Projeto completo para testar todos os tipos de relés de proteção e de IEDs
2)Teste local e teste remoto do PC disponível
3)6 canais atuais convertíveis e 6 canais da tensão
4)Monitoração inerente e gravação
5)Capacidade de teste fim-a-fim sincronizada de GPS satélite dinâmico
6)Quatro modos da sincronização de tempo: código inerente de GPS, de IRIG-B, PPS e IEEE1588
7)Capacidade dos testes do IEC 61850
Dados técnicos
Saídas gerais da corrente e da tensão
| Gerador atual | Ajustando a escala | C.A. 6-phase (L-N): 6x0… 30A |
| C.C. (L-N): 6x0… ±10 A | ||
| Poder | C.A. 6-phase (L-N): 6x450VA em 30A | |
| C.C. (L-N): 6x120VA em 10A | ||
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
| Gerador da tensão | Ajustando a escala | C.A. 6-phase (L-N): 6x0… 150V |
| C.C. (L-N): 6x0… ±160V | ||
| Poder | C.A. 6-phase (L-N): 6x80VA em 150V | |
| C.C. (L-N): 6x80VA em 160V | ||
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
| Geradores gerais | Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | ||
| definição: 0.001Hz | ||
| Fase | escala: -360° ~+360° | |
| precisão: 0.1° | ||
| definição: 0.01° | ||
| Harmônico | ordem da superposição: 2~24 vezes | |
| distorção: ≤0.5% |
Relações de comunicação dos ethernet
| Modo | 10/100Base-TX (10/100Mbit, twisted pair, auto-cruzamento) |
| Número de porto | 2 |
| Tipo de relação | RJ45 |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações de comunicação de fibra ótica
| Modo | 100Base-FX (100Mbit, de fibra ótica, completo - duplex) |
| Número de porto | 8 |
| Tipo de relação | LC |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 1310nm |
| Distância de transmissão | >1km |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações dos FT3
| Número de porto | 9 (8 para transmitir, 1 para receber) |
| Tipo de relação | ST |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 850nm |
Entradas binárias
| Número | 8 |
| Tipo | contato potencial-livre ou contato inativo (identificação automática) |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A; 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (AC230V/120V±10%, 1 fases) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 120V |
| Conexão | Soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 19.5kg (42,99 libras) |
| Dimensões (W x H x D, sem punho) | 405×295×250mm (15.94x11.61x9.84 dentro) |
O sistema de teste universal RELAYSTAR-7000 do relé é o mais apropriado nos ambientes onde numérico e proteção baseada uma comunicação. Com sua extraordinariamente elevada precisão, é igualmente uma fonte ideal baseou o calibrador para todos os tipos de dispositivos da medida tais como o medidor de PQ e a UGP.
O sistema de teste universal RELAYSTAR-7000 do relé tem a proteção perfeita. Todas as saídas atuais e da tensão são inteiramente sobrecarga e para procurar um caminho mais curto a prova e protegido contra sinais transientes de alta tensão externos e sobre a temperatura.
O sistema de teste universal RELAYSTAR-7000 do relé ganhou a proposta de SGCC (Estado Grade Corporaçõ de China) muitas vezes. As fotos do teste de campo são mostradas como imagens abaixo.
