| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | RELAYSTAR-H60 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Sistema de teste do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 32A |
|---|---|---|---|
| Saída da tensão: | 4x0… 300V | Precisão da saída: | ≤0.05% para a saída da C.A. |
| Teste fim-a-fim: | por GPS incorporado | Operação: | PC externo |
| Realçar: | Grupo do teste do relé de proteção ISO9001,grupo do teste do relé de proteção 32A,grupo do teste do relé de 300V multi ampère |
||

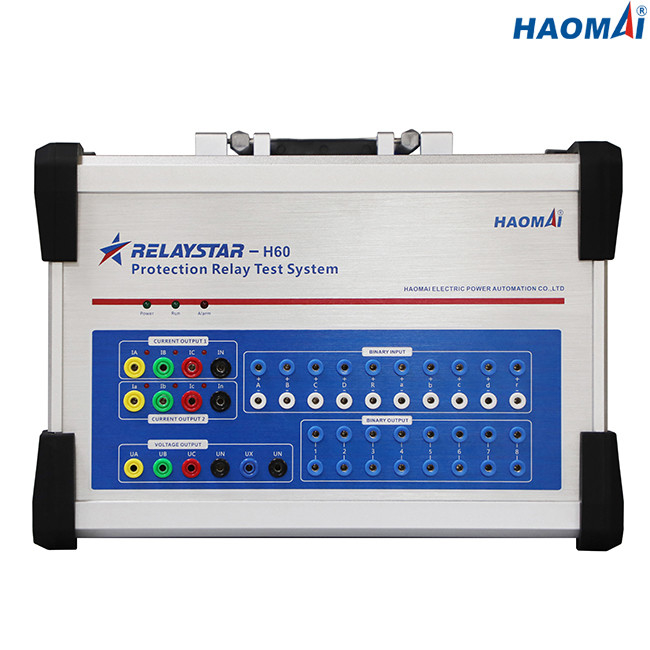

Grupo do teste do relé de proteção da Seis-fase da precisão alta
Modelo: RELAYSTAR-H60
O grupo RELAYSTAR-H60 do teste do relé de proteção da Seis-fase da precisão alta é o teste portátil do relé de proteção ajustado para relés eletromecânicos, de circuito integrado e microprocessador-baseados do teste de proteção.
O RELAYSTAR-H60 pode saída a corrente de 6 fases (6x0… 32A) e a tensão de 4 fases (4x0… 300V). Cada canal de saída é independente, e a magnitude da corrente e da tensão, o ângulo de fase e a frequência podem ser ajustados livremente.
A precisão da saída da C.A. de RELAYSTAR-H60 é muito mais alta, até 0,05%.
O RELAYSTAR-H60 pode ser controlado e operado pelo software de RELAYSTAR que corre em um portátil com sistema operacional de Windows 10.
Características principais
1) corrente 6-phase (6×32A) + saída da tensão de 4 fases (4×300V)
2) Precisão a rendimento elevado (≤0.05% para a saída da C.A.)
3) Extremidade para terminar o teste através de GPS inerente
4) Monitoração inerente e gravação
5) Facilidade da importação & da exportação do RIO
6) Exposição de vetor em linha
7) Entradas binárias abundantes e saídas binárias
8) Simulador variável da bateria (saída ajustável 0-300V da C.C.)
9) Software poderoso do teste de RELAYSTAR
10) Elevação de software gratuitamente
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 32A |
| C.A. da 3-fase (L-N) | 3x0… 64A | |
| C.A. 1-phase (LL-LN) | 1x0… 192A | |
| C.C. (L-N) | 6x0… ±15A | |
| Poder | C.A. 6-phase (L-N) | 6x240VA em 32A |
| C.A. da 3-fase (L-N) | 3x400VA em 64A | |
| C.A. 1-phase (LL-LN) | 1x750VA em 192A | |
| C.C. (L-N) | 6x240VA em 15A | |
| Precisão | C.A.: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
| C.C.: ≤0.1% | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 300V |
| C.A. 1-phase (L-L) | 1x0… 600V | |
| C.C. (L-N) | 4x0… ±300V | |
| Poder | C.A. 4-phase (L-N) | 4x80VA em 300V |
| C.A. 1-phase (L-L) | 1x160VA em 600V | |
| C.C. (L-N) | 4x80VA em 300V | |
| Precisão | C.A.: ±5mV (≤5V), ≤0.05% (5~300V) | |
| C.C.: ≤0.1% | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 0-300V |
| Precisão da saída | ≤0.5% |
| Poder | max.160VA |
Entradas binárias
| Número | 10 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0-6V; “1": 11V-250V |
| Tempo de medição do máximo | 999999.999s |
| Precisão do tempo | ≤0.1ms |
| Definição de tempo | 0.1ms |
Saídas binárias
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
A medição da tensão de C.C. entrou
| Escala de medição | 0… ±10 V |
| Precisão | erro < 0=""> |
Entrada de medição atual da C.C.
| Escala de medição | 0… ±20 miliampère |
| Precisão | erro < 0=""> |
Monitoração inerente e gravação
| Monitoração | saídas atuais e 4 de 6-phase da fase da tensão |
| Gravação | saídas análogas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0. 1° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | AC220V/230V±10%, 1 fase |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V |

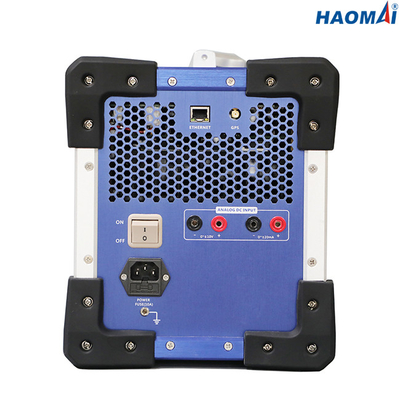

| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 14.8kg (32,63 libras) |
| Dimensões (W x H x D, sem punho) | 392x272x237mm (15.43x10.71x9.33 dentro) |
| Porto da conexão | 1 porta ethernet |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
O RELAYSTAR-H60 é teste poderoso do relé de proteção ajustado para todo o relé fabrica, switchgear fabrica, os centrais elétricas, os institutos de pesquisa, as universidades, comissão e testando as empresas etc.
