| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-1600 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 40A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Potência de saída máximo: | 1x1000VA em 240A | Operação: | modo local + modo de PC |
| Realçar: | Verificador multifuncional do relé de proteção,verificador do relé de proteção 40A,Sistema de teste do relé de TFT |
||

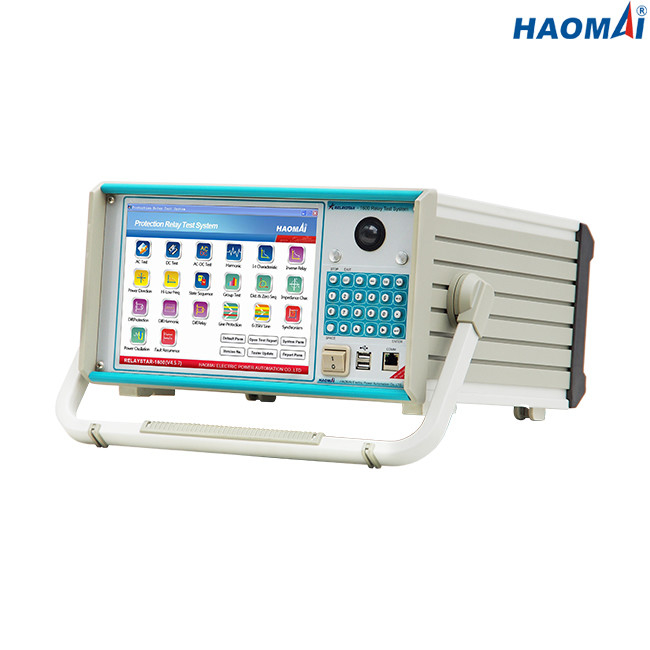

Grupo multifuncional do teste do relé de proteção da Seis-fase
Modelo: RELAYSTAR-1600
O teste do relé de proteção da Seis-fase ajustou RELAYSTAR-1600 é o teste multifuncional ajustado com 6 canais de saída atual e 6 canais de saída da tensão, que tem são pretendidos primeiramente para testes secundários de relés de proteção. Virtualmente todos os tipos de relés de proteção podem ser testados, como relés de proteção eletromecânicos, de circuito integrado e microprocessador-baseados.
O teste multifuncional do relé de proteção da Seis-fase ajustou RELAYSTAR-1600 tem a capacidade para ser controlado manualmente pelo PC e pela tela industriais encaixados de TFT LCD da cor completa, que permite que o usuário execute testes manuais, de estado estacionário e dinâmicos rapidamente e facilmente, assim como use os módulos pré-ajustados incorporados do teste para a maioria de relés populares.
O teste multifuncional do relé de proteção da Seis-fase ajustou RELAYSTAR-1600 pode ser sincronizado para executar testes fim-a-fim com os grupos do teste atribuídos em subestações diferentes com seu GPS inerente.
Características principais
1) corrente 6-phase (6×40A) + 6 saídas da tensão da fase (6×150V)
2) PC industrial encaixado com o painel LCD de 10,4 polegadas
3) Teste local e teste remoto do PC disponível
4) Saída de poder superior 1x1000VA em 240A
5) Monitoração inerente e gravação
6) Extremidade para terminar o teste com GPS inerente
7) Simulador variável da bateria
8) Software funcional completo do teste de RELAYSTAR
9) Facilidade da importação & da exportação do RIO
10) Criação automática do relatório de teste
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 40A |
| C.A. da 3-fase (L-N) | 3x0… 80A | |
| C.A. 1-phase (LL-LN) | 1x0… 240A | |
| C.C. (L-N) | 6x0… ±20 A | |
| Poder | C.A. 6-phase (L-N) | 6x300VA em 40A |
| C.A. da 3-fase (L-N) | 3x450VA em 80A | |
| C.A. 1-phase (LL-LN) | 1x1000VA em 240A | |
| C.C. (L-N) | 6x120VA em 20A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. da 3-fase (L-N) | 3x0… 300V | |
| C.C. (L-N) | 6x0… ±175V | |
| Poder | C.A. 6-phase (L-N) | 6x80VA em 150V |
| C.A. da 3-fase (L-N) | 3x100VA em 300V | |
| C.C. (L-N) | 6x80VA em 175V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 10 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição do máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
O teste multifuncional do relé de proteção da Seis-fase ajustou RELAYSTAR-1600 tem a proteção perfeita. Todas as saídas atuais e da tensão são inteiramente sobrecarga e para procurar um caminho mais curto a prova e protegido contra sinais transientes de alta tensão externos e sobre a temperatura.
O grupo multifuncional RELAYSTAR-1600 do teste do relé de proteção da Seis-fase é a escolha preferida para coordenadores de teste nos casos onde o transportability excelente é necessário e a corrente de 6 fases até 40A é suficiente.
O teste multifuncional do relé de proteção da Seis-fase ajustou RELAYSTAR-1600 pode ser usado para testar os relés de proteção de GE MULTILIN mostrados como imagens abaixo.
