| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | HME-702 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso + caixa de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 3x0… 40A |
|---|---|---|---|
| Saída da tensão: | 4x0… 120V | Precisão da saída: | ≤0.2% para a saída da C.A. |
| Saída auxiliar da C.C.: | 110V/220V (max.1.5A) | Operação: | modo local + modo de PC |
| Realçar: | jogo trifásico do teste do relé 120V,jogo trifásico do teste do relé 40A,Jogo ultraleve do teste do relé |
||

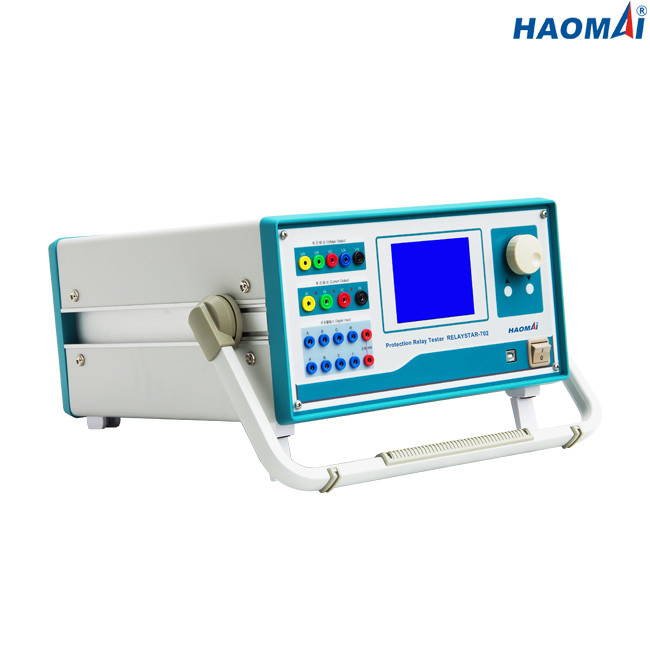

Grupo trifásico básico do teste do relé de proteção
Modelo: HME-702
O HME-702 é um teste básico e econômico do relé de proteção ajustado com saídas atuais trifásicas e saídas tetrafásicas da tensão. O jogo HME-702 pode aplicar-se aos testes não somente no tempo de funcionamento do valor e de funcionamento de relés de AC/DC, mas igualmente na tensão complexa que obstrui a sobrecarga direcional, a sobrecarga zero da sequência, funções de derramamento de carga e outras de baixa frequência da proteção da proteção baseada microprocessador da baixa tensão e da transmissão inteira do grupo microprocessador de alta tensão da proteção baseada, e no valor começar, o valor da rápido-ruptura, harmônico que obstrui o valor e o microprocessador baseou a proteção do diferencial do transformador.
O teste trifásico básico do relé de proteção ajustou HME-702 tem o modo de operação dupla. Pode ser operado no modo local sem PC, igualmente pode ser controlado pelo software que corre em um PC após a conexão ao PC através do cabo de uma comunicação.
Características principais
1) corrente da 3-fase (3×40A) + saída da tensão de 4 fases (4×120V)
2) Teste local e teste remoto do PC disponível
3) Operação conveniente no modo local
4) Amplificador de potência linear da alta fidelidade nova
5) Entradas binárias abundantes e saídas binárias
6) Saída auxiliar independente da C.C.
7) Função perfeita da autoproteção
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. da 3-fase (L-N) | 3x0… 40A |
| C.A. 1-phase (LL-LN) | 1x0… 120A | |
| C.C. (L-N) | 3x… ±10A | |
| C.A. da 3-fase (L-N) | 3x420VA em 40A | |
| Poder | C.A. 1-phase (LL-LN) | 1x900VA em 120A |
| C.C. (L-N) | 3x120VA em 10A | |
| Precisão | C.A.: ≤0.2% | |
| C.C.: ≤0.5% | ||
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 120V |
| C.A. 1-phase (L-L) | 1x0… 240V | |
| C.C. (L-N) | 3x… ±160V | |
| Poder | C.A. 4-phase (L-N) | 4x80VA em 120V |
| C.A. 1-phase (L-L) | 1x100VA em 240V | |
| C.C. (L-N) | 3x70VA em 160V | |
| Precisão | C.A.: ≤0.2% | |
| C.C.: ≤0.5% | ||
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 11V~250V |
| Tempo de medição máximo | 0.1ms~9999s |
| Precisão do tempo | 0.1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 220VAC/0.5A, 220VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1000Hz (modo de PC), 20~300Hz (modo local) |
| precisão:<10mhz> | |
| definição: 0.01Hz | |
| Fase | escala: 0~360° |
| precisão: 0.2° | |
| definição: 0.1° | |
| Harmônico | ordens da superposição: 1~20 (modo de PC), 1~6 (modo local), |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | C.A. 220V/230V±10%, 1 fase |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 22kg (48,50 libras) |
| Dimensões (W x H x D, sem punho) | 400×300×180mm (15.75x11.81x7.09 dentro) |
| Porto da conexão | para a conexão de PC |
O grupo trifásico básico HME-702 do teste do relé de proteção é o dispositivo de teste do relé básico ideal para todas as facilidades do poder, centrais elétricas, relé fabrica, painel fabrica, institutos de pesquisa, universidades, e as empresas de teste etc.
Pessoa de Contato: William Wang
Telefone: +86-18682083519
