| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015 |
| Número do modelo: | RELAYSTAR-Z70 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Detalhes da embalagem: | Caso + caixa de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador portátil do relé, jogo do teste do relé, testes do IEC 61850 | Saída atual: | 3x0… 10A |
|---|---|---|---|
| Saída da tensão: | 3x0… 120V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Testes do IEC 61850: | Disponível | Operação: | tela táctil 10.1-inch |
| Realçar: | Grupo Handheld do teste do relé de proteção,grupo do teste do relé de proteção 120V,Grupo ultraleve do teste do relé |
||

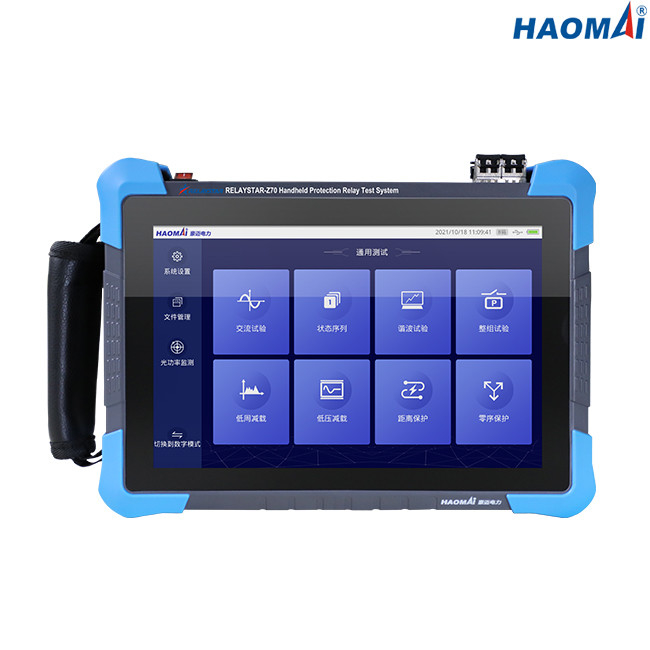

Grupo Handheld do teste do relé de proteção
Modelo: RELAYSTAR-Z70
O teste Handheld do relé de proteção ajustou RELAYSTAR-Z70 é capaz de testar dispositivos baseados convencionais de relés de proteção (tais como relés de proteção de circuito integrado e microprocessador-baseados), de proteção do IEC 61850 e IEDs na subestação esperta.
O sistema integra uma variedade de funções dos testes e da análise, que podem ser usadas para funcional detalhado e testes de desempenho do equipamento, tal como a proteção, o dispositivo inteligente de monitoração e de controle, fundindo a unidade e o transformador de instrumento eletrônico.
Devido a seu tamanho pequeno (como o iPad mini) e ao projeto de pouco peso, o RELAYSTAR-Z70 é bastante fácil levar o local de teste.
A bateria de lítio incorporado pode manter a unidade RELAYSTAR-Z70 correr por mais de 8 horas, que superam a dificuldade de não poder obter o poder no local de teste.
Características principais
1)tela táctil 10.1-inch de alta resolução para a operação
2)Baseado na plataforma de hardware do SOC e no desenvolvimento de sistema Linux encaixado
3)corrente da 3-fase (3x0… 10A) + 3 saídas da tensão da fase (3x0… 120V) para testar relés de proteção convencionais
4)Cumpra com o IEC61850-9-1/9-2/9-2LE, o FT3/FT3LE, o GANSO e outros padrões digitais óticos da mensagem
5)Configurar 36 canais digitais óticos de SV/GOOSE
6)Módulos de interface de rede óticos do apoio 100M
7)Módulos óticos da porta de série dos FT3 do apoio
8)Sincronização de tempo do apoio IRIG-B
9)Monitoração de tempo real de pacotes digitais óticos óticos do poder e da rede
10)A importação padrão do arquivo do apoio LCC, extratos exigiu a informação de configuração do exemplo do dispositivo, e gera a topologia pela análise gramatical do um-clique
Dados técnicos
Saídas gerais da corrente e da tensão
| Gerador atual | Ajustando a escala | C.A. da 3-fase (L-N): 3x0… 10A |
| C.C. (L-N): 3x0… ±2 A | ||
| Poder | 30VA máximo | |
| Precisão | C.A.: ≤0.1% | |
| C.C.: ≤0.2% | ||
| Definição | 1mA | |
| Gerador da tensão | Ajustando a escala | C.A. da 3-fase (L-N): 3x0… 120V |
| C.C. (L-N): 3x0… ±170V | ||
| Poder | 30VA máximo | |
| Precisão | C.A.: ≤0.1% | |
| C.C.: ≤0.2% | ||
| Definição | 1mV | |
| Geradores gerais | Frequência | escala: 10~1200Hz |
| precisão: 0.001Hz | ||
| definição: 0.001Hz | ||
| Fase | escala: 0° ~+360° | |
| precisão: 0.01° | ||
| definição: 0.01° | ||
| Harmônico | ordem da superposição: 1~24 vezes | |
| distorção: ≤0.5% |
Relações de comunicação dos ethernet
| Modo | 10/100Base-TX (10/100Mbit, twisted pair, auto-cruzamento) |
| Número de porto | 1 |
| Tipo de relação | RJ45 |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações de comunicação de fibra ótica
| Modo | 100Base-FX (100Mbit, de fibra ótica, completo - duplex) |
| Número de porto | 2 |
| Tipo de relação | LC |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 1310nm |
| Distância de transmissão | >1km |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações dos FT3
| Número de porto | 2 (1 para transmitir, 1 para receber) |
| Tipo de relação | ST |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 850nm |
Entradas binárias
| Número | 2 |
| Tipo | contato potencial-livre ou contato inativo (identificação automática) |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
Saídas binárias
| Número | 2 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A; 250VDC/0.2A |
Fonte de alimentação
| Entrado para o adaptador | C.A. 100V~240V, 50/60 de hertz |
| Saída do adaptador | C.C. 15V/3A |
| Bateria de lítio incorporado | 7.4V, 9600mAh |
| Tempo de trabalho contínuo | mais de 8 horas |
Variado
| Peso | 2.7kg (libra) |
| Dimensões (W x H x D, sem punho) | 270×210×64mm (x11.61x9.84 dentro) |
O grupo Handheld RELAYSTAR-Z70 do teste do relé de proteção é a geração a mais atrasada de grupo detalhado ultraportable do teste do relé de proteção, que ajudará coordenadores termina mais facilmente o teste de relés de proteção e de IEDs na subestação.
