| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-7000 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 30A |
|---|---|---|---|
| Saída da tensão: | 6x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Testes do IEC 61850: | Disponível | Operação: | modo local + modo de PC |
| Realçar: | jogo do teste do relé de proteção 150V,Jogo do teste do relé de proteção do microprocessador,Verificador protetor de múltiplos propósitos do relé |
||

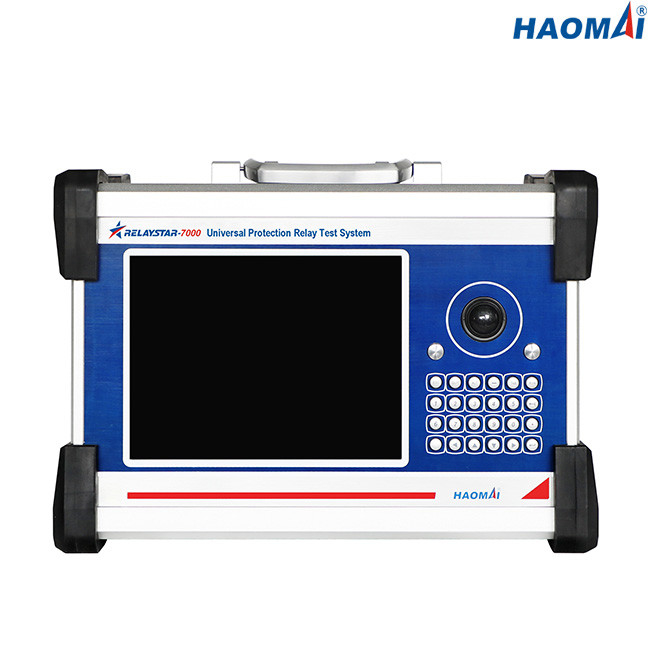

Grupo de múltiplos propósitos do teste do relé de proteção
Modelo: RELAYSTAR-7000
O RELAYSTAR-7000 é um grupo portátil de múltiplos propósitos e do campo de proteção do relé do teste. A unidade é operada através do PC industrial incorporado com o tela táctil, o teclado numérico e o rato de TFT LCD de 9,7 polegadas, que permite que o usuário execute testes manuais, de estado estacionário e dinâmicos rapidamente e facilmente. Os testes, e os resultados da análise, podem ser salvar na memória local e sers a uma vara da memória de USB para transferência de dados de teste ou imprimido relatórios de teste.
Para testes automáticos completos em um PC, cada unidade RELAYSTAR-7000 vem com instalar a versão do software de RELAYSTAR. O software de RELAYSTAR é projetado correr em um PC com sistema operacional de Windows 10.
O RELAYSTAR-7000 é capaz dos relés protetores eletromecânicos, de circuito integrado e microprocessador-baseados do teste, IEC61850 IEDs e unidade da fusão.
Características principais
●Capaz de relés protetores eletromecânicos, de circuito integrado e microprocessador-baseados do teste, IEC61850 IEDs e unidade da fusão
●Operação autônoma usando a tela gráfica de alta resolução intuitiva de TFT LCD, nenhum PC exigido para operar-se
●Capacidade remota do teste do PC
●Corrente e poder superior altos
●Monitoração inerente e gravação da forma de onda
●Capacidade de teste fim-a-fim sincronizada de GPS satélite dinâmico
●Capacidade dos testes IEC61850
Dados técnicos
Saídas gerais da corrente e da tensão
| Gerador atual | Ajustando a escala | C.A. 6-phase (L-N): 6x0… 30A |
| C.C. (L-N): 6x0… ±10 A | ||
| Poder | C.A. 6-phase (L-N): 6x450VA em 30A | |
| C.C. (L-N): 6x120VA em 10A | ||
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| C.C.: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
| Gerador da tensão | Ajustando a escala | C.A. 6-phase (L-N): 6x0… 150V |
| C.C. (L-N): 6x0… ±160V | ||
| Poder | C.A. 6-phase (L-N): 6x80VA em 150V | |
| C.C. (L-N): 6x80VA em 160V | ||
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
| Geradores gerais | Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | ||
| definição: 0.001Hz | ||
| Fase | escala: -360° ~+360° | |
| precisão: 0.1° | ||
| definição: 0.01° | ||
| Harmônico | ordem da superposição: 2~24 vezes | |
| distorção: ≤0.5% |
Relações de comunicação dos ethernet
| Modo | 10/100Base-TX (10/100Mbit, twisted pair, auto-cruzamento) |
| Número de porto | 2 |
| Tipo de relação | RJ45 |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações de comunicação de fibra ótica
| Modo | 100Base-FX (100Mbit, de fibra ótica, completo - duplex) |
| Número de porto | 8 |
| Tipo de relação | LC |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 1310nm |
| Distância de transmissão | >1km |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações dos FT3
| Número de porto | 9 (8 para transmitir, 1 para receber) |
| Tipo de relação | ST |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 850nm |
Entradas binárias
| Número | 8 |
| Tipo | contato potencial-livre ou contato inativo (identificação automática) |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A; 250VDC/0.2A |
Monitoração inerente e gravação
| Monitoração | correntes e saídas da tensão |
| Gravação | saídas análogas, entradas binárias/estado das saídas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (AC230V/120V±10%, 1 fases) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 120V |
| Conexão | Soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 19.5kg (42,99 libras) |
| Dimensões (W x H x D, sem punho) | 405×295×250mm (15.94x11.61x9.84 dentro) |
Standard de segurança, compatibilidade eletromagnética
| Compatibilidade eletrónica | O produto adere à compatibilidade eletromagnética (compatibilidade eletrónica) 2004/108/EC diretivo (CE para se conformar). |
| O produto adere à baixa tensão 2006/95/EC diretivo (CE para se conformar). | |
| Segurança | IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
O RELAYSTAR-7000 é um teste portátil de múltiplos propósitos e do campo ajustado para relés eletromecânicos, de circuito integrado e microprocessador-baseados do teste de proteção, IEC61850 IEDs e unidade da fusão no central elétrica, subestação convencional ou subestação esperta.
