| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Type Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-806 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 3x0… 40A |
|---|---|---|---|
| Saída da tensão: | 4x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Potência de saída máximo: | 1x1000VA em 120A | Operação: | modo local + modo de PC |
| Realçar: | Grupo de pouco peso do teste do relé de proteção,grupo do teste do relé de proteção 8Inch,Grupo trifásico do teste do relé do LCD |
||
Grupo trifásico detalhado do teste do relé de proteção

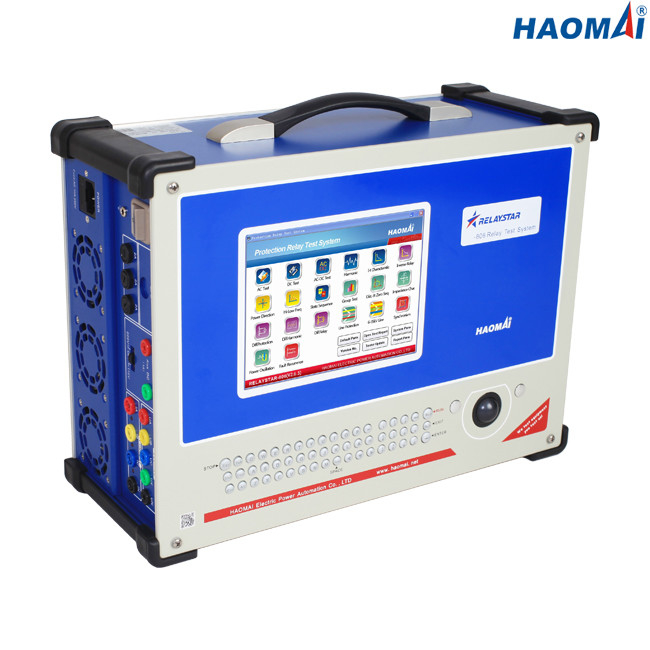

Modelo: RELAYSTAR-806
O RELAYSTAR-806 é grupo trifásico detalhado do teste do relé de proteção e ferramenta da comissão. Tem 7 canais para a saída ((3I + 4U), e cada canal de saída é controle independente e simultâneo da magnitude, do ângulo de fase e dos valores da frequência.
O jogo RELAYSTAR-806 pode independentemente ser operado através do PC industrial encaixado com o painel LCD de 8 polegadas, teclado completo e o rato, nenhum PC exigiu. O operador igualmente pode conectar o jogo RELAYSTAR-806 ao portátil, software do uso RELAYSTAR que corre no portátil com sistema operacional de Windows para controlar inteiramente o jogo RELAYSTAR-806 para terminar todos os testes e para salvar os resultados da análise no portátil.
Características principais
1) Aplicações de teste universais do relé
2) saídas 7-channel (3I + 4U)
2) PC industrial encaixado com o painel LCD de 8 polegadas, o teclado completo e o rato
3) Controle e para operar-se com ou sem o PC
4) Saída AUXILIAR independente da C.C.
5) Extremidade para terminar o teste com GPS inerente
6) Software funcional completo do teste de RELAYSTAR
7) Facilidade da importação & da exportação do arquivo do RIO
8) Modelo do sistema de energia para testes dinâmicos
9) Exposição de vetor em linha
10) Ligar para criticar o teste (SOTF)
11) Criação automática do relatório de teste
12) Elevação de software gratuitamente
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. da 3-fase (L-N) | 3x0… 40A |
| C.A. 1-phase (LL-LN) | 1x0… 120A | |
| C.C. (L-N) | 3x… ±10A | |
|
Poder
|
C.A. da 3-fase (L-N) | 3x300VA em 40A |
| C.A. 1-phase (LL-LN) | 1x1000VA em 120A | |
| C.C. (L-N) | 3x120VA em 10A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 150V |
| C.A. 1-phase (L-L) | 1x0… 300V | |
| C.C. (L-N) | 3x… ±160V | |
| Poder | C.A. 4-phase (L-N) | 4x70VA em 150V |
| C.A. 1-phase (L-L) | 1x140VA em 300V | |
| C.C. (L-N) | 3x80VA em 160V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
Saída auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição do máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 405×300×164mm (15.94x11.81x6.46 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
O teste trifásico detalhado do relé de proteção ajustou RELAYSTAR-806 é projetado primeiramente para testes secundários de relés de proteção. Virtualmente todos os tipos relés de proteção definidos por ANSI/IEEE podem ser testados. Os exemplos do que RELAYSTAR-806 pode teste são mostrados tão abaixo da tabela.
| ANSI/IEEE não. | Nome do dispositivo ou de função |
| 2 | Olhar fixamente do tempo de atraso |
| 3 | Verificando ou relé de bloqueio |
| 7 | relé da Taxa--mudança |
| 13 | dispositivo da Síncrono-velocidade |
| 15 | Velocidade ou frequência, dispositivo de harmonização |
| 16 | Dispositivo de transmissão de dados |
| 18 | Acelerando ou retardando o dispositivo |
| 21 | Relé da distância |
| 24 | Volts pelo relé de Hertz |
| 25 | Dispositivo da sincronização ou da Synchronism-verificação |
| 27 | Relé de Undervoltage |
| 30 | Relé de sinal luminoso |
| 32 | Relé direcional do poder |
| 36 | Polaridade ou dispositivo de polarização da tensão |
| 37 | Tendência ou relé de Underpower |
| 40 | Relé do campo |
| 44 | Relé começar da sequência da unidade |
| 46 | relé atual da Reverso-fase ou do Fase-equilíbrio |
| 47 | Relé da tensão da sequência de fase |
| 48 | Relé incompleto da sequência |
| 50 | Sobrecarga ou taxa instantânea de relé da elevação |
| 51 | Relé da sobrecarga do tempo da C.A. |
| 55 | Relé do fator de poder |
| 59 | Relé da sobretensão |
| 60 | Relé da tensão ou do equilíbrio atual |
| 62 | Relé de parada ou de abertura do tempo de atraso |
| 66 | Dispositivo de entalhadura ou movimentando-se |
| 67 | Relé direcional da sobrecarga da C.A. |
| 68 | Para fora--etapa ou relé da obstrução |
| 69 | Dispositivo de controle permissivo |
| 74 | Relé do alarme |
| 76 | Relé atual da C.C. |
| 77 | Dispositivo Telemetering |
| 78 | relé de medição do Fase-ângulo |
| 79 | Relé Reclosing da C.A. |
| 81 | Relé da frequência |
| 82 | C.C. quemede Reclosing o relé |
| 83 | Relé automático do controle seletivo ou da transferência |
| 85 | Relé do receptor do portador ou do Piloto-fio |
| 86 | Relé de fechamento |
| 87 | Relé protetor diferencial |
| 91 | Relé direcional da tensão |
| 92 | Relé direcional da tensão e do poder |
| 94 | Tropeço ou relé Viagem-livre |
