| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Test Report, Calibration Report |
| Número do modelo: | RELAYSTAR-806 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 3x0… 40A |
|---|---|---|---|
| Saída da tensão: | 4x0… 150V | Precisão da saída: | ≤0.1% para a saída da C.A. |
| Teste fim-a-fim: | Disponível | Operação: | modo local + modo de PC |
| Realçar: | Sistema de teste Multichannel do relé,sistema de teste do relé 3Phase,8Inch grupo do teste do relé de 3 fases |
||

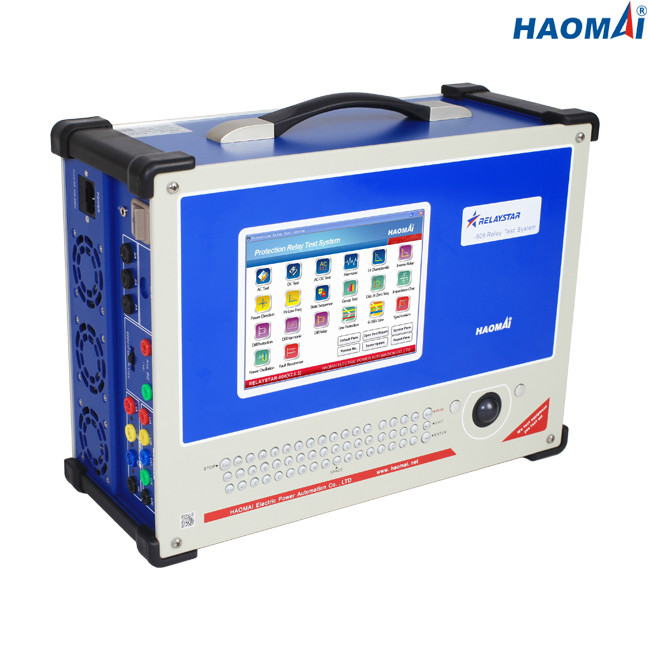

Sistema de teste automático do relé de 3 fases
Modelo: RELAYSTAR-806
O RELAYSTAR-806 é um sistema de teste de relé programável e automático, que permita para a verificação automática de relés de proteção, tais como aquelas usadas no sistema de energia médio e de alta tensão.
Todas as peças do hardware do jogo RELAYSTAR-806 são abrigadas 3U em um caso, de que contêm: a fonte de alimentação, os circuitos de relação, os painéis de controlo, a tensão e os amplificadores atuais, o PC industrial encaixado, painel LCD de 8 polegadas, teclado e rato. Pode ser operada localmente e terminado todos os testes sem PC externo.
O jogo RELAYSTAR-806 opera-se em relação a um computador, de que controla-o através da porta ethernet. Permite que o jogo interprete todos os comandos recebidos do computador e transmita resultados da análise através de correr o software de RELAYSTAR em um computador ou em um portátil com sistema operacional de Windows.
O software de RELAYSTAR que corre no PC permite o usuário a:
●Controle todas as saídas da corrente e da tensão, para a simulação de todos os tipos de falhas: em particular, falhas que são produzidas em uma rede de distribuição com o ponto morto conectado para moer.
●Mude a saída em um modo da rampa ou da etapa.
●Defina o estado de entradas e de saídas entre duas simulações de falha.
●Simule a evolução complexa, com falhas que mudam durante o teste.
●Salvar o relatório de teste no formato da palavra no PC diretamente.
Características principais
1) PC industrial encaixado com o painel LCD de 8 polegadas
2) Controle e para operar-se localmente ou pelo PC externo
3) Até 3 4 da tensão saídas atuais e mais a fonte auxiliar da C.C.
4) Capaz do piso ou de ramping a corrente
5) Saídas da precisão alta: ≤0.1%
6) Relação dos ethernet para o PC de conexão
7) GPS interno para testes fim-a-fim
8) Software avançado dos testes e da gestão de dados
9) Proteção automática para sobrecargas e o circuito aberto
10) De alta qualidade, segurança e confiança
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. da 3-fase (L-N) | 3x0… 40A |
| C.A. 1-phase (LL-LN) | 1x0… 120A | |
| C.C. (L-N) | 3x… ±10A | |
Poder
| C.A. da 3-fase (L-N) | 3x300VA em 40A |
| C.A. 1-phase (LL-LN) | 1x1000VA em 120A | |
| C.C. (L-N) | 3x120VA em 10A | |
| Precisão | C.A.: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C.: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 150V |
| C.A. 1-phase (L-L) | 1x0… 300V | |
| C.C. (L-N) | 3x… ±160V | |
| Poder | C.A. 4-phase (L-N) | 4x70VA em 150V |
| C.A. 1-phase (L-L) | 1x140VA em 300V | |
| C.C. (L-N) | 3x80VA em 160V | |
| Precisão | C.A.: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C.: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Definição | 1mV | |
Fonte auxiliar da C.C. (saída do simulador da bateria)
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binárias
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.01° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (C.A. 220V/230V/120V±10%, 1 fase) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 115V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 18kg (39,68 libras) |
| Dimensões (W x H x D, sem punho) | 405×300×164mm (15.94x11.81x6.46 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porta ethernet |
O sistema de teste automático RELAYSTAR-806 do relé de 3 fases é de pouco peso, fácil levar ao local de teste. Jogo RELAYSTAR-806 e todos os acessórios são abrigados em uma caixa da liga de alumínio com punho e rodas.
