| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | HME-1200 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé de proteção, jogo do teste do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 30A |
|---|---|---|---|
| Saída da tensão: | 6x0… 120V | Precisão da saída: | ≤0.2% para a saída da C.A. |
| Fonte auxiliar da C.C.: | 110V/220V (max.1.5A) | Operação: | modo local + modo de PC |
| Realçar: | jogo secundário do teste da injeção 20.3kg,jogo secundário do teste da injeção 6x30A,Verificador protetor multifuncional do relé |
||

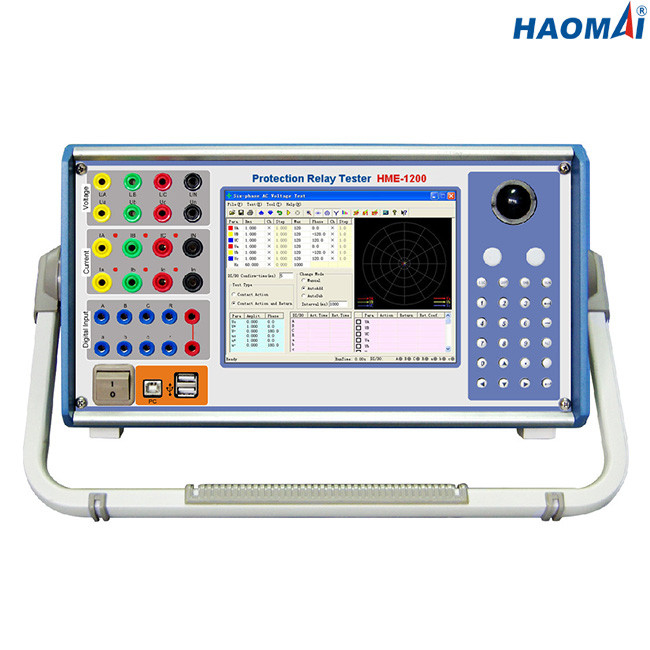

Sistema de teste econômico do relé da Seis-fase
Modelo: HME-1200
O HME-1200 é o sistema de teste econômico do relé de proteção da seis-fase, que pode saída a corrente de 6 fases (6×0… 30A) & a tensão de 6 fases (6×0..120V) para testar relés de proteção convencionais.
O PC industrial encaixado com o painel LCD de 8 polegadas, o teclado e o rato do trackball são adotados para fazer a corrida HME-1200 sem um PC. É igualmente pode ser operado através do software do PC que corre em um portátil com sistema operacional de Windows.
Características principais
●A maioria de sistema de teste eficaz na redução de custos do relé de 6 fases
●corrente de 6 fases (6×0… 30A) + saída da tensão de 6 fases (6×0… 120V)
●PC industrial encaixado com o painel LCD de 8 polegadas
●Teste local e teste remoto do PC disponível
●Adote o amplificador linear da alta fidelidade e da confiança alta
●Módulos abundantes do teste para testar vários relés de proteção
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 30A |
| C.A. da 3-fase (L-N) | 3x0… 60A | |
| C.A. 1-phase (LL-LN) | 1x0… 180A | |
| C.C. (L-N) | 6x0… ±10 A | |
| Poder | C.A. 6-phase (L-N) | 6x300VA em 30A |
| C.A. da 3-fase (L-N) | 3x450VA em 60A | |
| C.A. 1-phase (LL-LN) | 1x1000VA em 180A | |
| C.C. (L-N) | 6x70VA em 10A | |
| Precisão | C.A.: ≤0.2% | |
| C.C.: ≤0.5% | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 120V |
| C.A. da 3-fase (L-N) | 3x0… 240V | |
| C.C. (L-N) | 6x0… ±160V | |
| Poder | C.A. 6-phase (L-N) | 6x80VA em 120V |
| C.A. da 3-fase (L-N) | 3x100VA em 240V | |
| C.C. (L-N) | 6x70VA em 160V | |
| Precisão | C.A.: ≤0.2% | |
| C.C.: ≤0.5% | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas de Digitas
| Número | 8 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ±1ms |
| Definição de tempo | 1ms |
Saídas de Digitas
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
Geradores gerais
| Frequência | escala: 0~1000Hz |
| precisão:<1mhz> | |
| definição: 0.01Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0.1° | |
| Harmônico | ordem da superposição: 2~20 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | AC220V/230V±10%, 1 fase |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 20.3kg (44,75 libras) |
| Dimensões (W x H x D, sem punho) | 470×550×280mm (18.50x21.65x11.02 dentro) |
| Porto da conexão | 2 porta usb, 1 porta de série |
O HME-1200 é o sistema de teste econômico do relé de proteção da seis-fase para testar relés de proteção convencionais. Os resultados da análise podem ser salvar a bordo, e o operador pode usar o disco instantâneo de USB para copiar os resultados da análise salvar. Ou o operador pode conectar o jogo HME-1200 a um portátil com o sistema operacional de Windows, a seguir o portátil do uso para controlar o jogo HME-1200 e para terminar todos os testes, e os resultados da análise podem ser salvar no portátil diretamente.
