| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | RELAYSTAR-H60 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do relé de proteção, verificador do relé, grupo secundário do teste da injeção | Saída atual: | 6x0… 32A |
|---|---|---|---|
| Saída da tensão: | 4x0… 300V | Precisão da saída: | ≤0.05% para a saída da C.A. |
| Teste fim-a-fim: | por GPS incorporado | Operação: | Portátil |
| Realçar: | sistema de teste do relé 32.63lb,sistema de teste do relé 50Hz,jogo do teste do relé 60Hz |
||

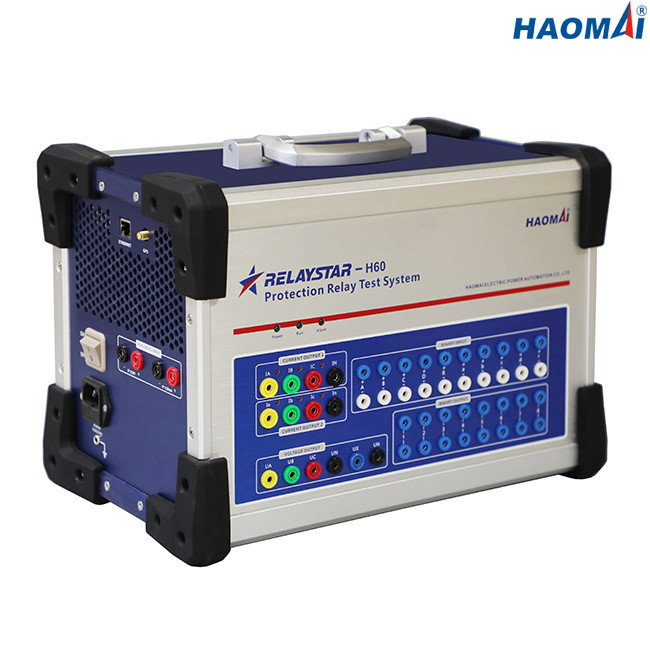

Sistema de teste do relé da Seis-fase da precisão alta
Modelo: RELAYSTAR-H60
O RELAYSTAR-H60 é precisão alta sistema de teste do relé de 6 fases para testar todas as gerações e tipos de relés de proteção em subestações de alta tensão e em ambientes industriais. Pode saída corrente de 6 fases (0… 32A/phase) e tensão de 4 fases (0… 300V/phase), e a precisão da saída é muito mais alta (até 0,05%).
O sistema de teste RELAYSTAR-H60 do relé da Seis-fase da precisão alta pode ser operado pelo software de RELAYSTAR que corre em um portátil com sistema operacional de Windows.
O teste fim-a-fim pode ser executado por GPS incorporado de RELAYSTAR-H60.
Características principais
1) corrente 6-phase (6×32A) + saída da tensão de 4 fases (4×300V)
2) Teste local e teste remoto do PC disponível
3) Amplificador de potência linear do elevado desempenho
4) Monitoração inerente e gravação da forma de onda
5) Autoproteção inteligente
6) C.C. auxiliar independente para o poder de fornecimento aos relés de proteção
7) Modos de auto e teste manual disponíveis
8) Execute o teste fim-a-fim por GPS incorporado
Dados técnicos
Gerador atual
| Ajustando a escala | C.A. 6-phase (L-N) | 6x0… 32A |
| C.A. da 3-fase (L-N) | 3x0… 64A | |
| C.A. 1-phase (LL-LN) | 1x0… 192A | |
| C.C. (L-N) | 6x0… ±15A | |
| Poder | C.A. 6-phase (L-N) | 6x240VA em 32A |
| C.A. da 3-fase (L-N) | 3x400VA em 64A | |
| C.A. 1-phase (LL-LN) | 1x750VA em 192A | |
| C.C. (L-N) | 6x240VA em 15A | |
| Precisão | C.A.: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
| C.C.: ≤0.1% | ||
| Definição | 1mA | |
Gerador da tensão
| Ajustando a escala | C.A. 4-phase (L-N) | 4x0… 300V |
| C.A. 1-phase (L-L) | 1x0… 600V | |
| C.C. (L-N) | 4x0… ±300V | |
| Poder | C.A. 4-phase (L-N) | 4x80VA em 300V |
| C.A. 1-phase (L-L) | 1x160VA em 600V | |
| C.C. (L-N) | 4x80VA em 300V | |
| Precisão | C.A.: ±5mV (≤5V), ≤0.05% (5~300V) | |
| C.C.: ≤0.1% | ||
| Definição | 1mV | |
Fonte auxiliar da C.C.
| Escala da tensão | 0-300V |
| Precisão da saída | ≤0.5% |
| Poder | max.160VA |
Entradas binárias
| Número | 10 |
| Características entradas | contato inativo ou contato potencial-livre |
| Características do ponto inicial | “0": 0-6V; “1": 11V-250V |
| Tempo de medição máximo | 999999.999s |
| Precisão do tempo | ≤0.1ms |
| Definição de tempo | 0.1ms |
Saídas binárias
| Número | 8 |
| Tipo | contato inativo |
| Capacidade da ruptura | 250VAC/0.5A, 250VDC/0.2A |
A medição da tensão de C.C. entrou
| Escala de medição | 0… ±10 V |
| Precisão | erro < 0=""> |
Entrada de medição atual da C.C.
| Escala de medição | 0… ±20 miliampère |
| Precisão | erro < 0=""> |
Monitoração inerente e gravação
| Monitoração | saídas atuais e 4 de 6-phase da fase da tensão |
| Gravação | saídas análogas |
| Modo | a monitoração de tempo real, nenhuma fiação externo é exigida |
| Comprimento de gravação | ilimitado (até que a memória interna está completa) |
Geradores gerais
| Frequência | escala: 0~1200Hz |
| precisão:<1mhz> | |
| definição: 0.001Hz | |
| Fase | escala: -360° ~+360° |
| precisão: 0.1° | |
| definição: 0. 1° | |
| Harmônico | ordem da superposição: 2~24 vezes |
| distorção: ≤0.5% |
Fonte de alimentação
| Tensão de entrada nominal | AC220V/230V±10%, 1 fase |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
Variado
| Peso | 14.8kg (32,63 libras) |
| Dimensões (W x H x D, sem punho) | 392x272x237mm (15.43x10.71x9.33 dentro) |
| Porto da conexão | 1 porta ethernet |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
O sistema de teste RELAYSTAR-H60 do relé da Seis-fase da precisão alta é ferramenta poderosa para testar todos os tipos dos relés de proteção produzidos por fabricantes de ABB, de GE, de ALSTOM, de SIEMENS, de Schneider, de SEL, de NR, de SIFANG, de CYG SUNRI etc.
O sistema de teste de relé RELAYSTAR-H60 da Seis-fase da precisão alta é desenvolvido e fabricado sob um sistema registrado do ISO 9001.
