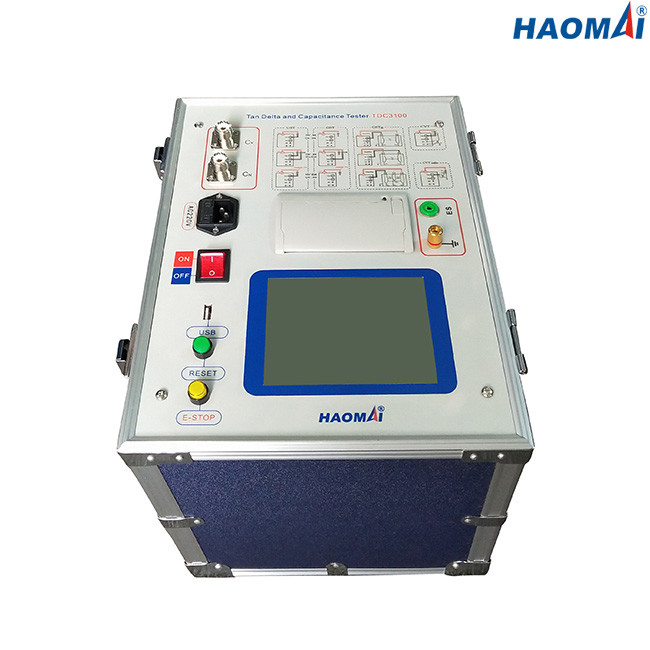

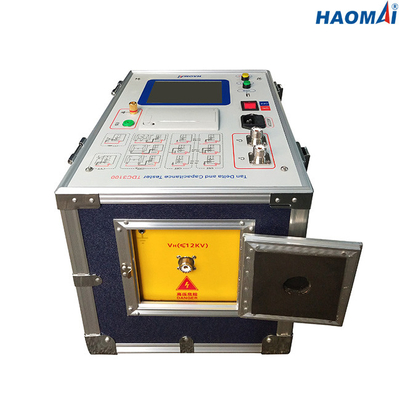

Fator de poder automático da isolação

Tan Delta e verificador da capacidade

Modelo: TDC3100

Fator de poder da isolação 12kV/grupo automáticos do teste fator de dissipação (tan∂)

Tan Delta e o verificador TDC3100 da capacidade são grupo totalmente automático do teste do fator de poder da isolação de 12 quilovolts/fator de dissipação (tan∂) projetado avaliando a natureza e a qualidade de materiais de isolação elétricos e sistemas de alta tensão tais como transformadores, buchas, interruptores, cabos e enrolamentos de máquinas de gerencio etc….

As medidas de TDC3100 incluem a tensão, a corrente, o poder, o delta bronzeado, o fator de poder, a capacidade e a relação de CVT. Os resultados da análise podem automaticamente ser armazenados no instrumento, e podem igualmente ser transferidos diretamente ao armazenamento de USB ou ser imprimidos - para fora através da impressora térmica incorporado.

Características principais

●Padrão do teste: IEC60247

●Modo de teste selecionável: UST, GST, GSTg

●fator de poder da isolação 12kV/medida fator de dissipação (tan∂)

●Medida da capacidade até 60nF em 12kV

●Teste de relação de CVT disponível (apropriado para CVT com classe 1,0 ou 3,0 da precisão)

●Circuitos da supressão da interferência para testar sob circunstâncias severas da interferência ou de ruído

●Tela táctil para a operação fácil e rápida

●Impressora térmica incorporado para imprimir - resultados da análise da saída diretamente

Dados técnicos

●Padrão do teste: IEC60247

●Saída interna da alta tensão: 0.5~12kV

Precisão da saída: ± (reading×1%)

Definição: 100V

Corrente de saída máxima: 200mA

Capacidade: 2000VA

●fonte de energia da Autoexcitação: C.A. 0~50V/15A

●Medida do fator de dissipação (tgδ)

Escala de medição: nenhum limite

Precisão: ± (reading×1%+0.040%)

Definição: 0,001%

●Medida da capacidade (CX)

Escala de medição: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Precisão: ± (reading×1%+1.00pF)

Definição: 0.001pF (4 digitais válidos)

●Teste de relação de CVT (apropriado para CVT com classe 1,0 ou 3,0 da precisão)

Escala de medição: 10~10000

Precisão: 1%

●Frequência

Única frequência: 50Hz ou 60Hz

Frequência variável: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Impressora térmica incorporado para imprimir dos resultados da análise

●A relação de USB para resultados da análise transfere o armazenamento

●Armazenamento de dados: 200 resultados da análise podem ser armazenados no verificador

●Fonte de alimentação: personalizado (C.A. 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Condição ambiental

Temperatura de armazenamento: -20℃~60℃

Temperatura de funcionamento: -10℃~50℃

Umidade: <90>

●Variado

Dimensão do anfitrião: 350x270mx270mm (13.78x10.62x10.63 dentro.)

Peso do anfitrião: 22.8kg (50,27 libras)

●Qualificações da segurança e compatibilidade eletrónica

Segurança: projetado de acordo com IEC61010-1

Compatibilidade eletrónica: IEC industrial claro 61326

Tan Delta e o verificador TDC3100 da capacidade são instrumento seguro do teste para o fator de dissipação de teste (tgδ), o fator de poder (PF) e a capacidade (CX) do transformador, do interruptor, da bucha da isolação, das máquinas de gerencio, dos cabos, do CVT etc….
