Força dielétrica isolante da C.A. 100kV do equipamento de testes do óleo de IEC60156 60Hz

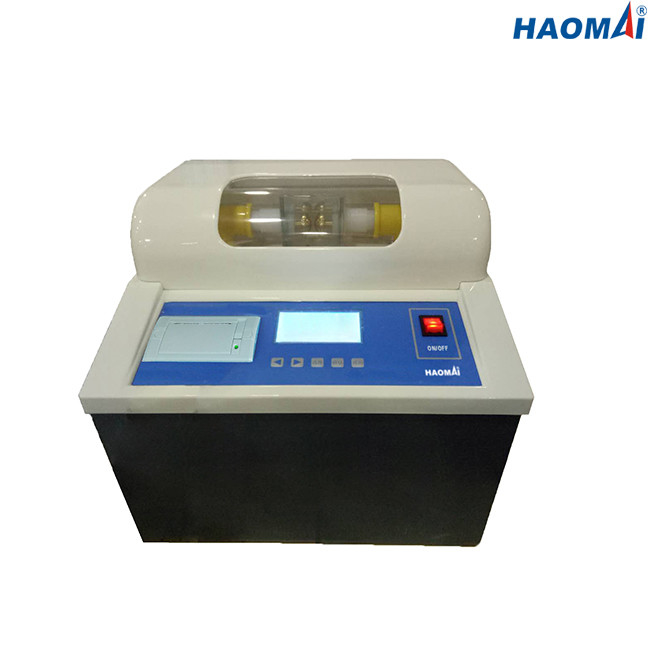

Verificador da tensão de divisão dielétrica do óleo da isolação

Modelo: ODB-100P

A monitoração e a manutenção da qualidade do óleo são essenciais em assegurar a operação segura do óleo - equipamento elétrico enchido. Um dos testes fundamentais da qualidade do óleo é o teste da tensão de divisão, que é uma medida da capacidade do óleo para suportar o esforço elétrico.

O verificador ODB-100P da tensão de divisão dielétrica do óleo da isolação executa testes exatos da tensão de divisão em líquidos de isolamento de mineral, de éster e de silicone. A saída máxima da tensão AC pode alcançar 100kV.

Características principais

●Apropriado para óleos de mineral, de éster e de silicone

●Capaz de medir a tensão de divisão do óleo isolante

●Saída máxima da tensão AC: 100kV

●Análise automatizada e relatório

●Teste da divisão de definido pelo utilizador

●Capaz de salvar os resultados da análise a bordo

●Capaz de imprimir resultados da análise através da impressora térmica incorporado

●Mais apropriado para o teste de campo devido ao peso leve

Dados técnicos

◇Tensão da saída: C.A. 0~100kV

◇Precisão da medida da tensão: ±3%

◇Definição: 0.1kV

◇Agite o tempo: 0~120s (ajustável)

◇Tempo do suporte: 0~15min (ajustável)

◇Intervalo do impulso: 0~5min (ajustável)

◇Tempos máximos do teste: 9

◇Taxa de pântano da tensão: 0.5kV/s~5kV/s (ajustável)

◇Capaz de salvar 100 resultados da análise a bordo

◇Capaz de imprimir resultados da análise através da impressora térmica incorporado

◇Comunique-se com o computador com relação RS232

◇Fonte de alimentação: C.A. 220V/230V±10%, 50Hz/60Hz opcional

◇Consumo de potência: 200VA

◇Outro

dimensão: 465x385x425mm (18.31x15.16x16.73 dentro)

peso: 30kg (66,14 libras)

◇Circunstâncias ambientais

temperatura de armazenamento: -30 ºC ao ºC +65

umidade: <95>

temperatura de funcionamento: 0 ºC ao ºC +50

◇Qualificações da segurança e compatibilidade eletrónica

Segurança: projetado de acordo com IEC61010-1

Compatibilidade eletrónica: classe industrial clara B do IEC 61326-1

O verificador ODB-100P da tensão de divisão dielétrica do óleo da isolação é ferramenta segura para executar testes exatos da tensão de divisão em líquidos de isolamento de mineral, de éster e de silicone.
