| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015 |
| Número do modelo: | GRT-200 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso + caixa de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador da resistência de enterramento | Medida à terra da resistência: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| Resistividade do solo: | 0.00Ωm-9999kΩm | Tensão à terra: | 0.00V-100.0V |
| Impedância à terra auxiliar: | condição de trabalho <5kΩ | Armazenamento de dados: | série de dados 500 |
| Realçar: | Equipamento de testes à terra multimodo da resistência,128Hz moeu o equipamento de testes da resistência,Verificador Ultraportable da resistência de enterramento |
||

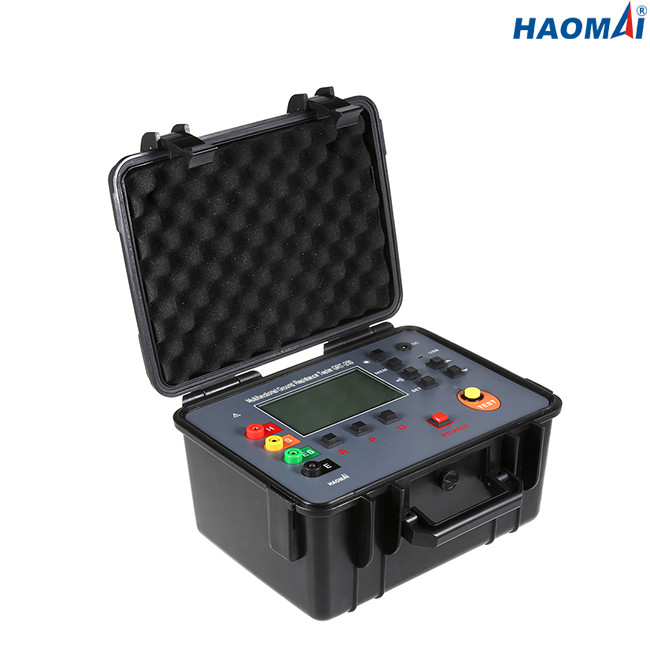

Verificador à terra multifuncional da resistência
Modelo: GRT-200
O verificador à terra multifuncional GRT-200 da resistência é projetado medir a resistência à terra pelo método de quatro fios, o método do três-fio ou o método do dois-fio, assim como a medida da resistividade do solo.
Dados técnicos
| Função | medida da resistência à terra por de quatro fios, pelo três-fio ou pelo método do dois-fio, medida da resistividade do solo, medida da tensão da terra e a tensão AC |
| Temperatura ambiental e umidade | 23℃±5℃, 75%rh abaixo |
| Fonte de alimentação | Bateria acidificada ao chumbo da C.C. 6V/4.5Ah, último mais de 100 horas para o apoio |
| Tensão da interferência | <20v> |
| Interferência atual | <2a> |
| Afastamento do elétrodo durante a medida de R | a>5d |
| Afastamento do elétrodo durante a medida do ρ | a>20h |
| Impedância à terra auxiliar | condição de referência <100> |
| Escala da medida | Resistência à terra: 0.00Ω~30.00kΩ |
| Resistividade do solo: 0.00Ωm~9999kΩm | |
| Tensão à terra: 0.00V~100.0V | |
| Modo da medida | Medida precisa de quatro fios ou do três-fio, medida simples do dois-fio |
| Método da medida |
Resistência à terra: método em mudança avaliado da corrente e do polo Resistividade do solo: método tetrapolar Tensão à terra: correção média (S-ES entre a relação) |
| Frequência do teste | 128Hz |
| Procurar um caminho mais curto a corrente do teste | > 20mA (onda de seno) |
| Tensão do teste do circuito aberto | Máximo da C.A. 28V. |
| Elétrodo que espaça a escala | 1m~100m pode ser ajustado |
| Mudança de engrenagem | Resistência à terra: 0.00Ω~30.00kΩ de deslocamento totalmente automático |
| Resistividade do solo: totalmente automático deslocando 0,00 Ωm~9999kΩm | |
| Luminoso | luminoso cinzento verificável da tela, apropriado para o uso em lugares não ofuscantes |
| Modo de exposição | grande LCD exposição de 4-bit, luminoso cinzento da tela |
| Instruções da medida | Indicador de piscamento do diodo emissor de luz durante a medida |
| Tamanho do LCD | 111mm×68mm |
| Campo de exposição do LCD | 108mm×65mm |
| Dimensões do instrumento | LxWxH: 277.2mm×227.5mm×153mm |
| Ligações de teste padrão | 4 PCes: 15m vermelho, preto 15m, 10m amarelos, 10m verdes |
| Ligações de teste simples | 2 PCes: 1.6m amarelo, verde 1.6m |
| Haste à terra auxiliar | 4 PCes: φ10mm×200mm |
| Tempo de medição | Tensão à terra: aproximadamente 3 vezes/segundo. |
| Resistividade à terra da resistência/solo: aproximadamente 7 segundo. /time | |
| Linha tensão | Medida abaixo de AC100V (a função à terra da medida da tensão não pode ser usada para medir o poder comercial) |
| Relação de USB | Com relação de USB, a monitoração do software, dados do armazenamento pode ser transferida arquivos pela rede ao computador para a economia e a impressão. |
| Cabo de uma comunicação | 1 cabo de uma comunicação de USB do PC, comprimento: 1.5m |
| Armazenamento de dados | série de dados 500. “MEM” é indicador do armazenamento, símbolo “COMPLETO” indica que a memória está completa. |
| Pergunta dos dados | O “SR.” símbolo aparece |
| Exposição do excesso | função do excesso da Sobre-escala: O símbolo de “OL” aparece. |
| Teste da interferência | Identificação automática de sinais da interferência. O símbolo do “RUÍDO” indica quando a tensão da interferência é mais alta do que 5V. |
| Teste à terra auxiliar | Com função de teste auxiliar da impedância à terra, 0.00KΩ ~ 30kΩ (Rh máximo = 3kΩ +100R <50k> |
| Função do alarme | Dê o alarme quando o valor medido excede o valor de ajuste do alarme |
| Tensão da bateria | Exposição de tempo real da bateria, lembrando o carregamento oportuno quando a tensão da bateria for baixa. |
| Parada programada automática | O símbolo do “APO” aparece, parada programada automática após 15 minutos |
| Consumo de potência | Apoio: 40mA (luminoso fora) |
| Gire sobre o luminoso: sobre 43mA | |
| Funcionamento: 75mA (luminoso fora) | |
| Peso | Instrumento: 2,45 quilogramas (que incluem a bateria) |
| Ligações de teste: 1,3 quilogramas | |
| Haste à terra auxiliar: 0,85 quilogramas (4pcs) | |
| Temperatura e umidade de trabalho | -10℃~40℃, 80%rh abaixo |
| Temperatura e umidade de armazenamento | -20℃~60℃, 70%rh abaixo |
| Proteção da sobrecarga | Medida da impedância à terra: Segundos da C.A. 280V/3 entre portos ELE e de S-ES |
| Teste de isolação | 20MΩ acima de (500V entre o circuito e o caso) |
| Suporte a tensão | C.A. 3700V/rms (entre o circuito e o caso) |
| Compatibilidade eletrónica | IEC61326 |
| Segurança |
IEC61010-1 (CATⅢ 300V, CAT IV 150V, nível 2 da poluição) IEC61010-031 IEC61557-1 (impedância à terra) IEC61557-5 (resistividade do solo) JJG 366-2004 |
Medir soou e precisão
| Função de teste | Escala | Precisão | Definição |
| Resistência à terra (R) | 0.00Ω~30.00Ω | ±2%rdg±5dgt (Note1) | 0.01Ω |
| 30.0Ω~300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ~30.00kΩ | ±2%rdg±3dgt | 10Ω | |
|
Resistividade do solo (ρ)
|
0.00Ωm~99.99Ωm | ρ=2πaR (nota 2) | 0.01Ωm |
| 100.0Ωm~999.9Ωm | 0.1Ωm | ||
| 1000Ωm~9999Ωm | 1Ωm | ||
| 10.00kΩm~99.99kΩm | 10Ωm | ||
| 100.0kΩm~999.9kΩm | 100Ωm | ||
| 1000kΩm~9999kΩm | 1kΩm | ||
| Tensão à terra | C.A. 0.00~100.0V | ±2%rdg±3dgt | 0.01V |
Nota 1: Condições de referência: precisão com Rh Rs < 100="">
Condições de trabalho: Rh max=3kΩ+100R<50kΩ, Rs max=3kΩ+100R<50kΩ
Nota 2: Depende da precisão da medida do R.
π=3.14, a: 1 m~100m
O verificador à terra multifuncional GRT-200 da resistência é instrumento ideal para a resistividade à terra de medição da resistência e do solo.
