| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015 |
| Número do modelo: | PQA-500 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Saco + caixa do transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Analisador de PQ, verificador de PQ | Número de canais: | 4U+4I |
|---|---|---|---|
| RMS verdadeiro fase-à tensão da fase: | 1.0V-2000V | Tensão de C.C.: | 1.0V-1000V |
| Corrente verdadeira do RMS: | 10mA-1000A | Frequência: | 40HZ-70HZ |
| Realçar: | Analisador detalhado da qualidade do poder,Analisador recarregável da qualidade do poder,analisador da corrente 4Channel elétrica |
||

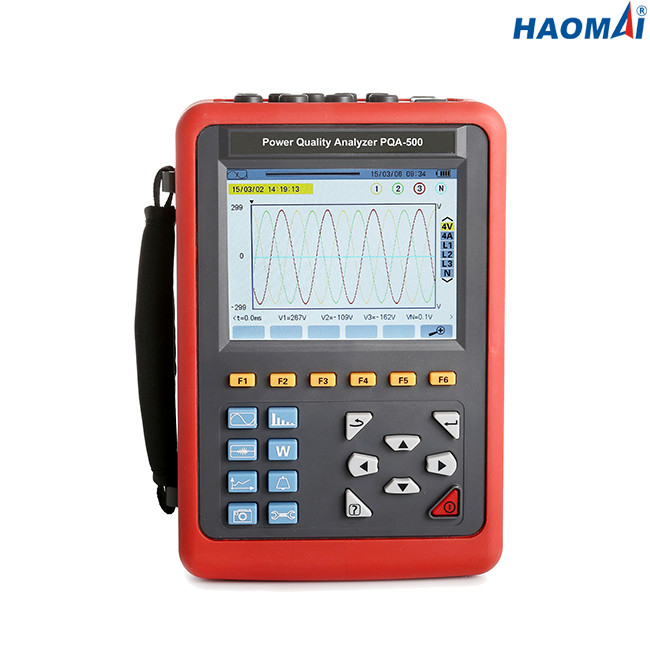

Analisador da qualidade do poder
Modelo: PQA-500
O analisador PQA-500 da qualidade do poder é um instrumento detalhado do teste desenvolvido por HAOMAI ELÉTRICO e projetado especialmente para um teste de campo de três operações homem-máquina das fases, as multi-funcionais e as inteligentes, as concisas. É visualização ótica de painel LCD fácil de usar, grande, alta resolução, relação em chinesa e no inglês, estrutura de escudo da choque-prova e assim por diante. Pode simultaneamente medir a corrente de canal 4 (corrente trifásica e neutra de ABC do fio), uma tensão de 4 canais (tensão trifásica de ABC e linha tensão neutra à terra), valor máximo/mínimo de valor máximo da tensão atual, durante um período, fator trifásico do desequilíbrio, cintilação a curto prazo da tensão, K-fatora do transformador, poder ativo, poder reativo, poder aparente, fator de poder e fator de poder do deslocamento, poder ativo, poder reativo, o poder aparente, a distorção de harmônico total e o harmônico etc.; forma de onda do tempo real da exposição, cartas de barra da relação do harmônico da tensão atual; dinamicamente a mudança instantânea da captação da tensão atual, monitorando começando a corrente, monitorando os parâmetros do poder e para gerar a lista do alarme, gera os dados de teste do registro da carta da tendência por muito tempo.
Dados técnicos
| Fonte de alimentação | A bateria recarregável do lítio-íon embala 9.6V, carregador alternativo. |
| Indicador da bateria | O símbolo da bateria mostra a energia da descarga. Quando a tensão for parada programada demasiado baixa, automática após o 1 minuto. |
| Consumo de potência | Consumo atual de teste normal 490 miliampères, funcionamento contínuo por 8 horas. |
| Modo de exposição | Tela da cor do LCD, 640dots×480dots, 5,6 polegadas, domínio da exposição: 116mm×88mm. |
| Tamanho da braçadeira |
Braçadeira atual afiada pequena de HM-008B: 7.5mm×13mm; Braçadeira atual do círculo de HM-040B: 35mm×40mm; Braçadeira atual do círculo de HM-068B: 68mm×68mm. Sensor atual da bobina flexível de HM-300F (com integrador): Ф300mm |
| Dimensões do instrumento | L×W×H: 240mm×170mm×68 milímetro. |
| Número de canais | 4U/4I. |
| Fase-à tensão da fase | 1.0V~2000V. |
| tensão Fase-à-neutra | 1.0V~1000V. |
| Atual |
Braçadeira atual de HM-008B: 10mA~10.0A; Braçadeira atual de HM-040B: 0.10A~100A; Braçadeira atual de HM-068B: 1.0A~1000A; Sensor atual da bobina flexível de HM-300F (com integrador): 10A ~ 3000A |
| Frequência | 40Hz~70Hz. |
| Parâmetros da eletricidade | W, VA, Var, PF, DPF, cosφ, tanφ. |
| Parâmetros da energia | Wh, Varh, Vah. |
| Harmônico | Ordem 0~50. |
| Distorção de harmônico total | Ordem 0~50, cada fase. |
| Modo perito | Sim |
| Número de registros transientes | 150 grupos |
| Cintilação da tensão | Sim |
| Começando o modo atual | Sim, 100 segundos. |
| 3 fases desequilibram | Sim |
| Registro | 300 dias (parâmetros, registro simultâneos da gravação 20 um ponto cada 5 segundos). |
| Valor gravado mínimo/máximo | Medida de valores máximos e mínimos durante um período de tempo. |
| Alarme | 40 tipos diferentes de seleções do parâmetro, 12.800 logs do alarme dos grupos. |
| Pico | Sim |
| Exposição do diagrama de Phasor | Automaticamente. |
| Capacidade de instantâneos | 60 |
| Língua do menu | Inglês/chinês. |
| Uma comunicação | USB. |
| Interruptor automático fora | Quando uma campanha do alarme é iniciada ou uma busca para transeuntes, uma captação atual do inrush, ou uma gravação da tendência é pendente ou em andamento, o dispositivo não é interruptor automático fora. |
| No outro modo de teste, 15 minutos sem introdução por teclado, parada programada automática após o alerta 1 minuto. | |
| Função do luminoso | Sim, apropriado para o uso na noite e no lugar escuro. |
| Peso | Anfitrião: 1.6kg (com bateria). |
| Braçadeira atual afiada pequena de HM-008B: 170g×4; | |
| Braçadeira atual do círculo de HM-040B: 190g×4; | |
| Braçadeira atual do círculo de HM-068B: 510g×4; | |
| Sensor atual da bobina flexível de HM-300F (com integrador): 330g×4; | |
| Fios do teste e adaptador do poder: 900g; | |
| Peso total: sobre 9.2kg (com empacotamento). | |
| Comprimento do fio do teste da tensão | 3m |
| Comprimento do fio atual do sensor | 2m |
| Temperatura e umidade de trabalho | -10°C~40°C; abaixo de 80%Rh. |
| Temperatura e umidade de armazenamento | -10°C~60°C; abaixo de 70%Rh. |
| Impedância entrada | Impedância entrada da tensão do teste: 1MΩ. |
| Suporte a tensão | Suporte a tensão AC 3700V/50Hz sinusoidaa para 1 minuto entre a fiação do instrumento e o escudo. |
| Isolação | Entre a fiação do instrumento e o escudo ≥10MΩ. |
| Estrutura | Isolação dobro, com a bainha da vibração-prova da isolação. |
| Com segurança regras | CAT III/600V do gato 1000V do IEC 61010 IV, IEC61010-031, IEC61326, grau de poluição: 2. |
Precisão de medição de PQA-500 (braçadeira atual excluída)
| Medida | Escala | Definição da exposição | O erro máximo na escala da referência |
| Frequência | 40Hz~70Hz | 0.01Hz | ± (0,03) hertz |
| Tensão fase-à-neutra verdadeira do RMS | 1.0V~ 1000V | Definição mínima 0.1V | ± (0.5%+5dgt) |
| RMS verdadeiro fase-à tensão da fase | 1.0V~ 2000V | Definição mínima 0.1V | ± (0.5%+5dgt) |
| Tensão de C.C. | 1.0V~ 1000V | Definição mínima 0.1V | ± (1.0%+5dgt) |
| Corrente verdadeira do RMS | 10mA~ 1000A | Definição mínima 1mA | ± (0.5%+5dgt) |
| Pico da tensão fase-à-neutra | 1.0V~ 1414V | Definição mínima 0.1V | ± (1.0%+5dgt) |
| Pico da tensão da fase-à-fase | 1.0V~ 2828V | Definição mínima 0.1V | ± (1.0%+5dgt) |
| Pico atual | 10mA~ 1414A | Definição mínima 1mA | ± (1.0%+5dgt) |
| Fator máximo | 1,00~ 3,99 | 0,01 | ± (1%+2dgt) |
| 4,00~ 9,99 | 0,01 | ± (5%+2dgt) | |
| Poder ativo | 0.000W~ 9999.9kW | Definição mínima 0.001W |
± (1%+3dgt) Cosφ≥0.8 |
|
± (1.5%+10dgt) 0.2≤Cosφ<0> |
|||
| Poder reativo, indutivo ou capacitivo |
0.000VAR~ 9999.9kVAR |
Definição mínima 0.001VAR |
± (1%+3dgt) Sinφ≥0.5 |
|
± (1.5%+10dgt) 0.2≤Sinφ<0> |
|||
| Poder aparente |
0.000VA~ 9999.9kVA |
Definição mínima 0.001VA | ± (1%+3dgt) |
| Fator de poder | -1,000~ 1,000 | 0,001 |
± (1.5%+3dgt) Cosφ≥0.5 |
|
± (1.5%+10dgt) 0.2≤Cosφ<0> |
|||
| Energia ativa | 0.000Wh~ 9999.9MWh | Definição mínima 0.001Wh |
± (1%+3dgt) Cosφ≥0.8 |
|
± (1.5%+10dgt) 0.2≤Cosφ<0> |
|||
| Energia reativa, indutivo ou capacitivo |
0.000VARh~ 9999.9MVARh |
Definição mínima 0.001VARh |
± (1%+3dgt) Sinφ≥0.5 |
|
± (1.5%+10dgt) 0.2≤Sinφ<0> |
|||
| Energia aparente |
0.000VAh~ 9999.9MVAh |
Definição mínima 0.001VAh | ± (1%+3dgt) |
| Ângulo de fase | -179°~ 180° | 1° | ± (2°) |
|
Tanφ (VA≥50VA) |
-32,76~ 32,76 | Definição mínima 0,001 | φ: ± (1°) |
|
Deslocamento de fase do fator de poder (DPF) |
-1,000~ 1,000 | 0,001 | φ: ± (1°) |
|
Relação do harmônico (ordem 1 50) (Vrms>50V) |
0,0%~ 99,9% | 0,1% | ± (1%+5dgt) |
|
Ângulo do harmônico (Vrms>50V) |
-179°~ 180° | 1° | harmônicos do ± (3°) da ordem 1 25 |
| harmônicos do ± (10°) da ordem 26 50 | |||
|
Relação total do harmônico (THD ou THD-F) ≤50 |
0,0%~ 99,9% | 0,1% | ± (1%+5dgt) |
|
Fator de distorção (DF ou THD-R) ≤50 |
0,0%~ 99,9% | 0,1% | ± (1%+10dgt) |
| K-fatora do transformador | 1,00~ 99,99 | 0,01 | ± (5%) |
| 3 fases desequilibram | 0,0%~ 100% | 0,1% | ± (1%) |

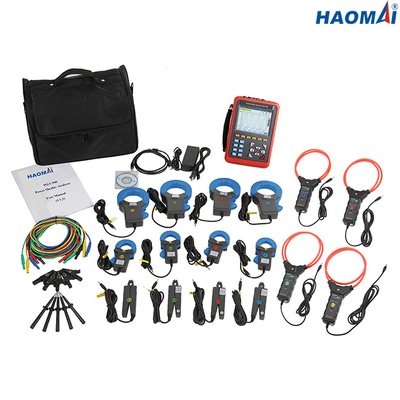

Braçadeira atual (opcional)
| Tipo | Corrente verdadeira do RMS | Erro máximo da corrente verdadeira do RMS | Erro máximo do ângulo de fase |
| Braçadeira atual de HM-008B | 10mA~ 99mA | ± (1%+3dgt) | ± (1.5°), Arms≥20mA |
| 100mA~ 10.0A | ± (1%+3dgt) | ± (1°) | |
| Braçadeira atual de HM-040B | 0.10A~ 0.99A | ± (1%+3dgt) | ± (1.5°) |
| 1.00A~ 100A | ± (1%+3dgt) | ± (1°) | |
| Braçadeira atual de HM-068B | 1.0A~ 9.9A | ± (2%+3dgt) | ± (3°) |
| 10.0A~ 1000A | ± (2%+3dgt) | ± (2°) | |
| Sensor atual da bobina flexível de HM-300F (com integrador) | 10A~99A | ± (1% + 3dgt) | ± (3°) |
| 100AA~3000A | ± (1% + 3dgt) | ± (2°) |
O analisador PQA-500 da qualidade do poder é ferramenta poderosa para coordenadores de testes.
