Verificador parcial multifuncional do detector da descarga de TEV não invasor

Detector parcial multifuncional da descarga

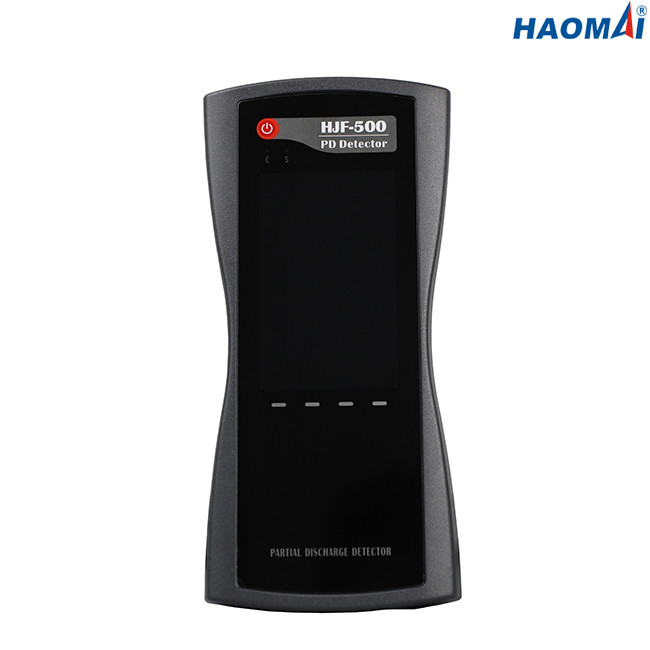

Modelo: HJF-500

O detector parcial multifuncional HJF-500 da descarga é a ferramenta não invasora ideal para a atividade parcial de medição rápida da descarga em subestações do milivolt e da alta tensão.

As subestações do milivolt e da alta tensão podem ser monitoradas usando os agradecimentos HJF-500 à grande variedade de sensores que podem lhe ser conectados. Os ativos típicos do milivolt e da alta tensão que podem ser diagnosticados para descargas parciais incluem o cabo etc. do Switchgear, do transformador, dos SOLDADOS e da alta tensão.

A largura de banda alta junto com categorias da lata da exposição de teste padrão de PRPD (descarga parcial resolvida fase) os tipos diferentes de defeito. As descargas de corona e as descargas de superfície podem facilmente ser distinguidas das descargas parciais internas perigosas, que é uma outra vantagem deste tipo de tecnologia.

A unidade HJF-500 pode ser operada através do tela táctil de 4 polegadas. A bateria de lítio incorporado é adotada para a unidade HJF-500, e o tempo de funcionamento é mais de 6 horas.

Características principais

●Ferramenta não invasora para a medida em linha do paládio em subestações do milivolt e da alta tensão

●Capaz de equipar-se com os 5 sensores, incluindo 1 sensor incorporado de TEV (configuração padrão), sensores 1 ultrassônicos incorporados (configuração padrão), 1 sensor ultrassônico externo (configuração), 1 sensor externo da opção da frequência ultraelevada (configuração), 1 sensor da opção de HFCT (configuração da opção).

●Combina funções múltiplas em um único pacote

●Sensores ultrassônicos e de TEV para o paládio de superfície e interno

●A medida da frequência ultraelevada pode exatamente medir a atividade do paládio na largura de banda alta

●A atividade do paládio em cabos da alta tensão é medida usando HFCT

●Taxa de preparação de amostras alta, capacidade antiparasitária forte

●Sincronização com a frequência do poder para o reconhecimento de padrões de PRPD

●Forneça a forma de onda do sinal do domínio de tempo, o espectro de PRPD, do espectro etc. de PRPS testes padrões da descarga para realizar a análise de tipos diferentes da descarga.

●Os resultados da análise podem ser armazenados a bordo, igualmente podem ser transferidos arquivos pela rede ao PC para o relatório de teste gerado.

Dados técnicos

●Medida de TEV

Escala de medição: 0-60dBmV

Definição: 1dB

Precisão: ±1dB

Pulso máximo pelo ciclo: 1400

Faixa de frequência da medida: 3~100MHz

●Medida da frequência ultraelevada

Frequência da detecção: 300-2000MHz

Escala de medição: 0-60dBmV

Precisão: <1dBmV

Faixa do sensor: 300-2000MHz

●Medida do AA

Escala de medição: -6dBμV~68dBμV

Definição: 1dB

Precisão: ±1dB

Frequência de centro do sensor: 40kHz

●Medida da AE

Escala de medição: -6dBμV~68dBμV

Definição: 1dB

Precisão: ±1dB

Escala de frequência: 20~200kHz

●Medida de HFCT

Impedância da transmissão do sensor: 5mV/mA

Frequência da detecção: 1~30MHz

Sensibilidade: ≤50pC

●Exposição: painel LCD de um RGB de 4,0 polegadas

●Fonte de alimentação

Bateria incorporado: bateria de lítio 3.7V/5000Ah

Tempo de funcionamento: mais de 6 horas

Carregador de bateria: AC90-264V ou C.C. 5V

●Circunstâncias ambientais

Temperatura de funcionamento: -20 ~ 50℃

Umidade: 20-85% humidade relativa

●Variado

Dimensões (anfitrião handheld): 210x100x35mm

Peso (anfitrião handheld): 0.4kg

Porto da conexão: um porta usb para a conexão de PC ou a entrada do carregador, um porto externo do sensor, um jaque 3.5mm estereofônico do fones de ouvido

Fone de ouvido: 8 ohms mínimo

Cartão do SD: 16G padrão

O detector parcial multifuncional HJF-500 da descarga é a ferramenta não invasora ideal para medir a atividade parcial da descarga do cabo etc. do Switchgear, do transformador, dos SOLDADOS e da alta tensão em subestações do milivolt e da alta tensão.
