o teste do transformador de poder de 12kV IEC60247 ajustou o fator Ultraportable da isolação

grupo do teste do fator de poder da isolação 12kV

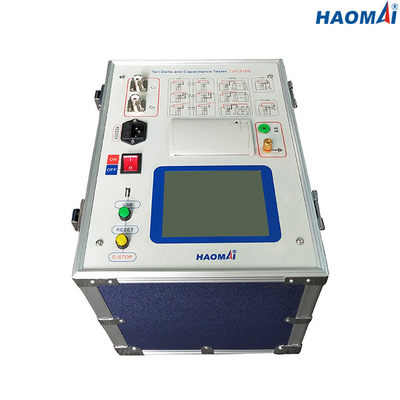

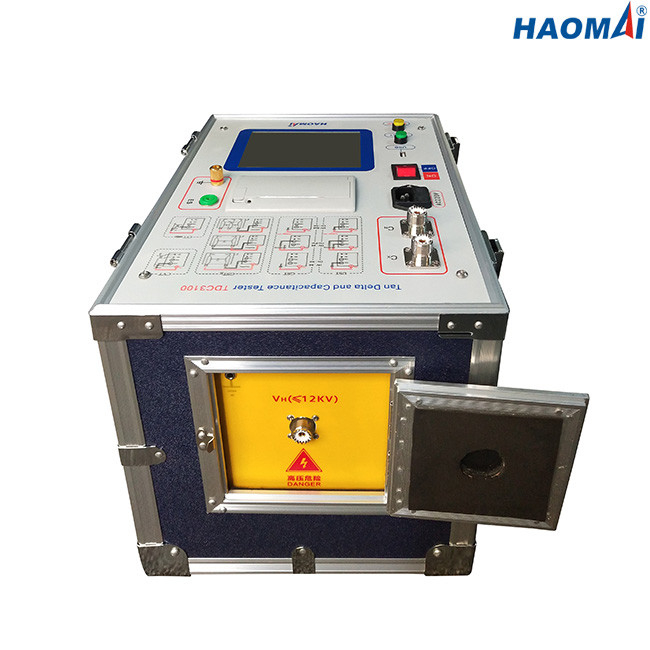

Modelo: TDC3100

As propriedades da isolação mudam com tempo, e é necessário que os parâmetros da chave estão testados exatamente, guiar no nível relativo da deterioração da isolação. A capacidade e o poder/o grupo do teste fator de dissipação são daqui usaram-se.

TDC3100 é um teste integrado completo do fator de poder da isolação ajustou-se com a ponte inerente da medida da fonte da alimentação CA 12kV e um capacitor do padrão de referência. É teste simples de usar e fácil de operar ajustado através do tela táctil. As conexões prendendo são simples e podem ser operadas por pessoais inexperientes demasiado.

O teste do fator de poder da isolação ajustou TDC3100 é de pouco peso e portátil, que fosse levado ao teste arquivado por uma única pessoa.

A unidade TDC3100 tem as proteções inerentes da segurança para tomar de todos os erros operacionais ou involuntários que puderem ocorrer.

Características principais

1) Padrão do teste: IEC60247

2) Modo de teste selecionável: UST, GST, GSTg

3) fator de poder da isolação de 12 quilovolts/medida fator de dissipação (tan∂)

4) Medida até 60 N-F da capacidade em 12 quilovolts

5) Teste de relação de CVT disponível (apropriado para CVT com classe 1,0 ou 3,0 da precisão)

6) Circuitos da supressão da interferência para testar sob circunstâncias severas da interferência ou de ruído

7) Tela táctil para a operação fácil e rápida

8) Impressora térmica incorporado para imprimir - resultados da análise da saída diretamente

Dados técnicos

●Padrão do teste: IEC60247

●Saída interna da alta tensão: 0.5~12kV

Precisão da saída: ± (reading×1%)

Definição: 100V

Corrente de saída máxima: 200mA

Capacidade: 2000VA

●fonte de energia da Autoexcitação: C.A. 0~50V/15A

●Medida do fator de dissipação (tgδ)

Escala de medição: nenhum limite

Precisão: ± (reading×1%+0.040%)

Definição: 0,001%

●Medida da capacidade (CX)

Escala de medição: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Precisão: ± (reading×1%+1.00pF)

Definição: 0.001pF (4 digitais válidos)

●Teste de relação de CVT (apropriado para CVT com classe 1,0 ou 3,0 da precisão)

Escala de medição: 10~10000

Precisão: 1%

●Frequência

Única frequência: 50Hz ou 60Hz

Frequência variável: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Impressora térmica incorporado para imprimir dos resultados da análise

●A relação de USB para resultados da análise transfere o armazenamento

●Armazenamento de dados: 200 resultados da análise podem ser armazenados no verificador

●Fonte de alimentação: personalizado (C.A. 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Condição ambiental

Temperatura de armazenamento: -20℃~60℃

Temperatura de funcionamento: -10℃~50℃

Umidade: <90>

●Variado

Dimensão do anfitrião: 350x270mx270mm (13.78x10.62x10.63 dentro.)

Peso do anfitrião: 22.8kg (50,27 libras)

●Qualificações da segurança e compatibilidade eletrónica

Segurança: projetado de acordo com IEC61010-1

Compatibilidade eletrónica: IEC industrial claro 61326

O grupo TDC3100 do teste do fator de poder da isolação é projetado medir o poder/o fator e capacidade de dissipação no ambiente pesado da interferência eletromagnética como em centrais elétricas e subestações.
