Foto de múltiplos propósitos DGA da monitoração em linha de ISO9001 RS485 acústica

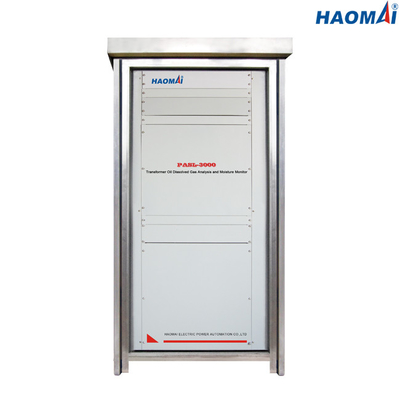

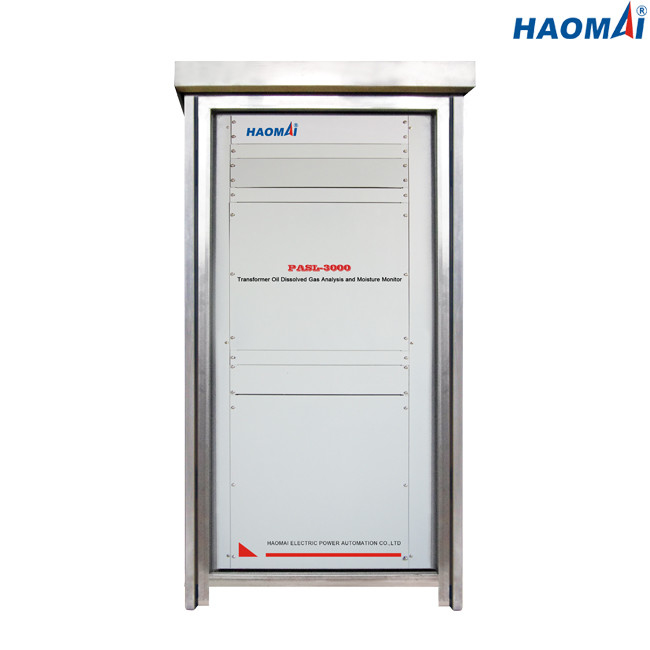

Unidade de monitoração múltipla do transformador DGA do gás

Modelo: PASL-3000

Inovativamente usando a tecnologia laser de semicondutor e a tecnologia foto-acústica da detecção da espectroscopia, a unidade de monitoração múltipla PASL-3000 do transformador DGA do gás pode medir o hidrogênio (H2), o monóxido de carbono (CO), o dióxido de carbono (CO2), o metano (CH4), o acetileno (C2H2), a etana (C2H6), o etileno (C2H4) etc. dissolveu os gás esboçados tão pelos standard internacionais assim como pela umidade (H2O) no óleo. A medida em linha permite que o usuário detecte e diagnostique uma escala completa de falhas do transformador.

O PASL-3000 é a unidade de monitoração em linha do transformador DGA, que é amplamente utilizada monitorar médio e grande - transformadores feitos sob medida na produção de eletricidade, na transmissão ou no campo industrial.

Características principais

●Esta unidade de monitoração introduz a tecnologia laser de semicondutor e a tecnologia photoacoustic da espectroscopia a um campo novo, que tenha um efeito notável em detectar o gás dissolvido no óleo do transformador, em melhorar a taxa da detecção de falha na fase inicial do transformador principal, e em reduzir o custo da incidência e de operação e manutenção da falha.

●os Todo-componentes dissolveram a medida e a análise do gás. Adote a espectroscopia foto-acústica para medir índices do componente do gás do hidrogênio (H2), do monóxido de carbono (CO), do dióxido de carbono (CO2), do metano (CH4), do acetileno (C2H2), da etana (C2H6), do etileno (C2H4), dos tipos gás da umidade (H2O) etc. 8, igualmente possa ser prolongado medir índices componentes do nitrogênio (N2) e do oxigênio (O2).

●Nenhum gás de portador, nenhuma manutenção, nenhuma instalação do corte de energia. A amostra do óleo é provada diretamente através da entrada do óleo, e a amostra do óleo não é retornada ao tanque de óleo após a análise, tão lá é nenhum corte de energia durante a instalação. Nenhuns gás de portador e nova aferição são exigidos durante a operação, que é verdadeiramente livre de manutenção.

●O teste exato da largura de banda estreita, evita a interferência. A fonte do laser, nenhum filtro, pode exatamente evitar a interferência transversal ao detectar gás misturado da falha, precisão alta da medida, boa repetibilidade.

●Desgaseificação de vácuo da temperatura constante, seguro e seguro. A eficiência de desgaseificação alta, amostra de desgaseificação do óleo não contacta com ar externo, amostra “0" do óleo a poluição “0" perda, para assegurar a segurança do retorno do óleo do transformador.

●O laser eletronicamente modulado evita falhas estruturais mecânicas. O laser é conduzido pelo sinal elétrico gerar o sinal ótico do pulso, que substitui o disco da modulação do sistema photoacoustic do espectro da fonte tradicional da luz infra-vermelha, reduz a vibração e a perda mecânicas, e reduz a taxa de falhas do equipamento.

●Exposição terminal remota. O monitor apoia o protocolo MODBUS e IEC61850, que pode fornecer a exposição terminal remota, incluindo o estado da operação do equipamento, o gráfico da análise dos dados da medida do tempo real, da coluna dos dados, o gráfico da tendência, o relatório e alerta de advertência.

●Gestão centralizada de transmissão de dados, remota múltipla. O software centralizado remoto avançado da gestão pode resumir e monitorar o estado e os dados de teste de corrida de monitores múltiplos, e fornece resultados perfeitos da análise e do diagnóstico de tendência. Apoia RS485, ethernet, GPRS, modos de fibra ótica de uma comunicação etc.

Dados técnicos

A unidade de monitoração múltipla PASL-3000 do transformador DGA do gás é unidade em linha segura para monitorar o hidrogênio (H2), o monóxido de carbono (CO), o dióxido de carbono (CO2), o metano (CH4), o acetileno (C2H2), a etana (C2H6), o etileno (C2H4) etc. dissolveu os gás e a umidade (H2O) de médio e de grande - transformadores feitos sob medida nos centrais elétricas ou nas subestações.
