| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015 |
| Número do modelo: | HIT-15 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso + caixa de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Verificador da resistência de isolação, medidor do megohm | Tensão máxima do teste: | 15kv |
|---|---|---|---|
| Escala da resistência de isolação: | 0.01MΩ-50TΩ | Escala da tensão de C.C.: | 0-1000V |
| Escala da tensão AC: | 0-750V | Medida de DAR e de PI: | Disponível |
| Realçar: | equipamento de testes da resistência da isolação 15kV,equipamento de testes da resistência da isolação 50Hz,Verificador à prova de intempéries da resistência de isolação de Megohmmeter |
||

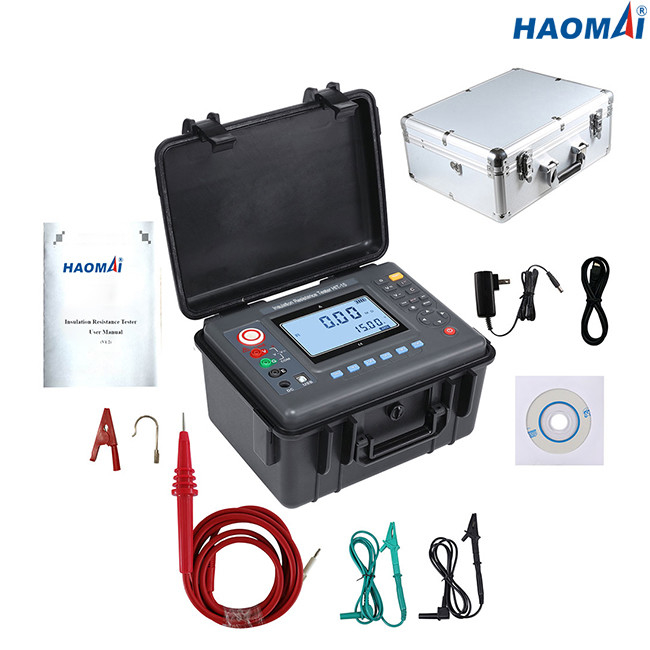

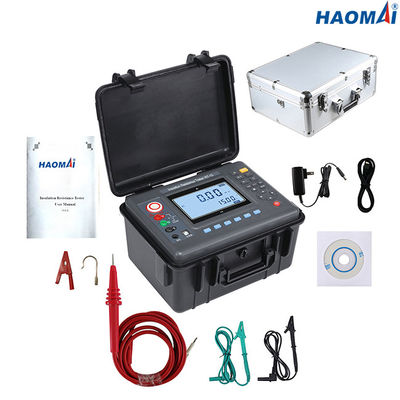

verificador da resistência de isolação da C.C. 15kV
Modelo: HIT-15
O teste de resistência da isolação é um teste quantitativo, que indique a eficácia da isolação elétrica de um produto. As aplicações principais incluem cabos, transformadores, motores/geradores, interruptores e buchas.
O HIT-15 é projetado executando testes de resistência da isolação até 15 quilovolts com o a
Resistência máxima de 50 TΩ. O HIT-15 oferece a medida de DAR (relação da absorção dielétrica) e de PI (índice da polarização).
O HIT-15 é capaz de medir a capacidade do objeto de teste de 10uf a 100nf.
a bateria recarregável do Li-íon 12V é adotada para HIT-15, que oferece a carga rápida de uma fonte da C.A. se as baterias são lisas.
O HIT-15 tem uma série completa de modos de teste assim como memória a bordo e a capacidade transferir dados a um portátil.
O cerco IP54 à prova de intempéries é projetado para a operação exterior. A unidade HIT-15 é robusta bastante proteger o verificador e eliminar o ingresso da umidade e da poeira.
Características principais
1) Resistência de isolação até 50 TΩ @ 15 quilovolts
2) Tensão avaliado: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Escala da tensão AC: 0-750V
4) Escala da tensão de C.C.: 0-1000V
5) Medidas da capacidade do objeto de teste
6) Medidas de DAR (relação da absorção dielétrica) e PI (índice da polarização)
7) 6mA atuais altos procuram um caminho mais curto a saída atual
8) Grande exposição do LCD com luminoso
9) Memória avançada e no aviso da tela
10) Transferência de resultados a bordo através da relação de USB
11) Cerco IP54 à prova de intempéries
12) Segurança avaliada em CATⅢ 300V
Dados técnicos
| Função | teste de resistência da isolação, teste da tensão |
| Circunstâncias baixas | 23°C±5°C, abaixo de 75%RH |
| Tensão avaliado (V) | 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Tensão do teste (V) | tensão avaliado x (1±10%) |
| Escala da resistência de isolação | 0.01MΩ~50TΩ |
| Definição da resistência de isolação | 0.01MΩ |
| Escala da tensão de C.C. | 0~1000V |
| Definição da tensão de C.C. | 0.1V |
| Escala da tensão AC | 0~750V |
| Definição da tensão AC | 0.1V |
| A saída procura um caminho mais curto atual | ≥6mA |
| Relação da absorção dielétrica e medida do índice da polarização | disponível |
| Fonte de alimentação | bateria 12V recarregável |
| Luminoso | luminoso cinzento verificável da tela, apropriado para o uso em lugares não ofuscantes |
| Modo de exposição | grande LCD exposição de 4-bit, luminoso cinzento da tela |
| Tamanho da exposição do LCD | 108×65mm |
| Tamanho do instrumento | 277.2×227.5×153mm (LxWxH) |
| Relação de USB | para a monitoração do software e a transmissão de dados. Os dados salvar podem ser transferidos arquivos pela rede ao computador para economias e cópia. |
| Linha de comunicação | Linha de comunicação 1pc de USB |
| Linha do teste | medidores vermelhos do roubo de alta tensão 3, linha preto 1.5smeters do teste de alta tensão, 1,5 medidores verdes |
| Armazenamento de dados | 500 grupos. O símbolo “COMPLETO” indica que o armazenamento está completo. |
| Opinião dos dados | função da opinião dos dados: “SR.” exposição do símbolo |
| Exposição do excesso | função do excesso (exceda a escala da medida): Exposição do símbolo de “OL” |
| Função do alarme | quando o valor medido excede o valor ajustado, um alerta do alarme estará dado |
| Consumo de potência | apoio: max.30mA (luminoso fora) |
| gire sobre o luminoso: max.42mA | |
| medida. max.300mA (luminoso fora) | |
| Peso do instrumento | 2.75kg (que inclui a bateria) |
| Tensão da bateria | quando a tensão da bateria é baixa, o baixo símbolo da bateria indicará. |
| Parada programada automática | parada programada automática após a bota de 15 minutos |
| Teste de isolação | ≥50MΩ (entre a linha e o caso de medição) |
| Suporte a tensão | AC3kV/50Hz, 1min |
| Temperatura e umidade de trabalho | -10℃~+50℃<85%RH |
| Temperatura e umidade de armazenamento | -15℃~+55℃<90%RH |
| Segurança | IEC61010-1, IEC1010-2-31, IEC61557-1,5, (IP54) categoria II da poluição IEC60529, CATⅢ 300V |
Escala e precisão de medição da resistência de isolação
| Função de medição | Tensão da saída | Escala de medição | Precisão | Definição |
| Resistência de isolação |
500V (±10%)
|
0 MΩ~2MΩ | ±5%rdg±5dgt | 0.001MΩ |
| 2 MΩ~20MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 20 MΩ~200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ~2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2GΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ~200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200GΩ~2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 1kV (±10%) | 0 MΩ~5MΩ | ±5%rdg±5dgt | 0.001MΩ | |
| 5 MΩ~50MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 50 MΩ~500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ~5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5GΩ~50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50GΩ~500GΩ | ±15%rdg±5dgt | 0.1GΩ | ||
| 500GΩ~5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 2.5kV (±10%) | 0 MΩ~10MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 10 MΩ~100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 100 MΩ~1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1 GΩ~10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ~100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ~1000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 1 TΩ~10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
| 5kV (±10%) | 0 MΩ~20MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 20 MΩ~200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ~2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2 GΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20 GΩ~200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ~2000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 2 TΩ~10TΩ | ±25%rdg±10dgt | 0.01TΩ | ||
| 10KV (±10%) | 0 MΩ~50MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 50 MΩ~500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ~5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5 GΩ~50GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 50 GΩ~500GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 500 GΩ~5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 5TΩ~35TΩ | ±35%rdg±10dgt | 0.01TΩ | ||
| 15kV (±10%) | 0 MΩ~60MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 60 MΩ~600MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 600 MΩ~6000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 6 GΩ~60GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 60 GΩ~600GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 600 GΩ~6000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 6 TΩ~50TΩ | ±35%rdg±10dgt | 0.01TΩ |
Escala & precisão de medição da capacidade
| Função de medição | Escala de medição | precisão | definição |
| Capacidade | 10uf-50uf | ±15%rdg±5dgt | 0.01uf |
| 1uf-10uf | ±15%rdg±5dgt | 0.1uf | |
| 100nf-10nf | ±15%rdg±5dgt | 0.01nf | |
| 10nf-100nf | ±15%rdg±5dgt | 0.01nf |
o verificador HIT-15 da resistência de isolação da C.C. 15kV é ferramenta poderosa para medir a resistência de isolação dos cabos, dos transformadores, dos motores/geradores, dos interruptores e das buchas etc.
