Analisador da resposta de frequência da varredura

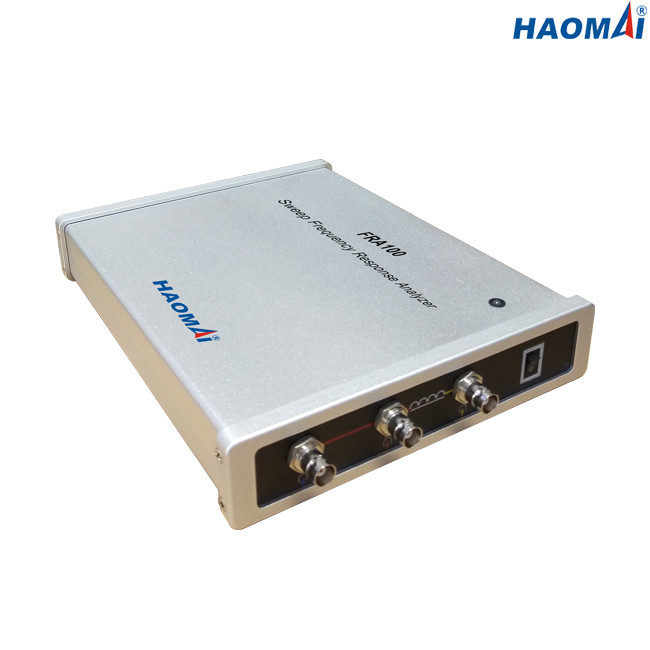

Modelo: FRA100

O analisador FRA100 da resposta de frequência da varredura usa o método e medidas de SFRA (análise de resposta de frequência da varredura) a função de transferência elétrica em uma escala de frequência larga. Detecta defeitos e falhas de enrolamento no núcleo-desse modo magnético que ajuda a melhorar a confiança do transformador, a reduzir custos de manutenção e a impedir falhas caras.

O analisador FRA100 da resposta de frequência da varredura cumpre exigências na avaliação mecânica da condição do folheto 342,2008 de Cigre de enrolamentos do transformador usando FRA e no padrão chinês DL/T 911-2016, FRA na deformação de enrolamento de transformadores de poder, assim como de standard internacional IEC60076-18: 2012.

Características principais

●Use SFRA (análise de resposta de frequência da varredura) para testar a deformação de enrolamento medindo características de resposta amplitude-frequência de cada enrolamento de transformadores de poder

●Medição rápida: a época da medida do único enrolamento é menos de 2 minutos

●Precisão de alta frequência: ≤0.001%

●Pontos máximos até 50.000 da varredura

●Síntese da frequência de Digitas para assegurar a estabilidade mais alta da frequência

●isolamento da tensão 5000V para proteger inteiramente o portátil

●Capaz de carregar ao mesmo tempo 9 curvas e de calcular automaticamente parâmetros de cada curva para diagnosticar deformações de enrolamento e para fornecer a conclusão da referência.

●O software de análise tem a função poderosa que a lata cumpre exigências de DL/T padrão chinês 911-2016 e de standard internacional IEC60076-18: 2012.

●A gestão do software possui a humanização e o intellectualization altos. Os usuários precisam somente de clicar um botão para terminar todas as medidas após o ajuste dos parâmetros.

●O tamanho pequeno e o peso leve (2,3 quilogramas/5,07 libras) para fácil levam

Dados técnicos

◇Seção da medida

Método do teste: SFRA (análise de resposta de frequência da varredura)

Escala de frequência: 10Hz-10MHz

Definição da frequência:< 0="">

Irregularidade da frequência: ≤0.001%

Número de pontos: defeito 600, usuário selecionável

máximo 50 000 pontos, definidos pelo utilizador

Tempo da medida: 1-2 minutos para o único enrolamento

Espaçar dos pontos: logarítmico ou linear

Ajustes da varredura: ajustes individuais para faixas de frequência definidas cliente. Escala linear ou logarítmica.

Alcance dinâmico: -120dB~20dB

Irregularidade: DB ±0.1 de DB +10 para baixo a DB -50

DB ±0.5 para baixo a DB -80

DB ±1 para baixo a DB -100

Uma comunicação do PC: USB

Software: apropriado para Windows XP/7/8/10

Padrões: cumpre exigências no folheto 342 de Cigré, 2008. Avaliação mecânica da circunstância de enrolamentos do transformador usando FRA DL/T 911-2004, FRA na deformação de enrolamento de transformadores de poder, assim como de standard internacional IEC60076-18: 2012.

◇Saída análoga

Canal: 1

Tensão da conformidade: 0.50-25 Vp-p, ajustam automaticamente no teste

Tensão da medida em 50 Ω: 0.25-12.5 Vp-p

Impedância da saída: 50 Ω

Escala de frequência: 10Hz-10MHz

Sentido da varredura: ponto baixo à elevação

◇Entrada análoga

Canais: 2

Amostra: Simultaneamente

Escala de frequência: 10Hz-10MHz

Impedância entrada: 1 MΩ

Taxa de amostra: 100 MS/s

◇Exigências do PC (o PC não incluiu)

Sistema operacional: Windows XP/7/8/10

Processador: Pentium 500 megahertz ou mais altos

Memória: 256 Mb RAM ou mais

Disco rígido: Mb 30 mínimo livre

Relação: USB

◇General

Fonte da alimentação CA para o adaptador: 100-240V C.A., 50/60Hz

Fonte de alimentação de DC para o instrumento: C.C. 12V

Dimensões: 238 x 184 x 40 milímetros (9,37" x 7,24" x 1.57")

Peso: 2,3 quilogramas (5,07 libras)

Circunstâncias ambientais

Campo da aplicação: O instrumento é pretendido para o uso em subestações médias e de alta tensão e em ambientes industriais.

Temperatura de armazenamento: -20°C a 70°C (- 4°F a +158°F)

Temperatura de funcionamento: -20°C a +50°C (- 4°F a +122°F)

Umidade: < 95="">

Qualificações da segurança e compatibilidade eletrónica

Segurança: projetado de acordo com IEC61010-1, 2006/95/EC

Compatibilidade eletrónica: 2004/108/EC

O analisador FRA100 da resposta de frequência da varredura é instrumento ideal para detectar mudanças mecânicas e elétricas do núcleo e enrolar o conjunto de transformadores de poder.
