Peso leve Ultraportable Handheld do sistema de testes do IEC 61850 do relé

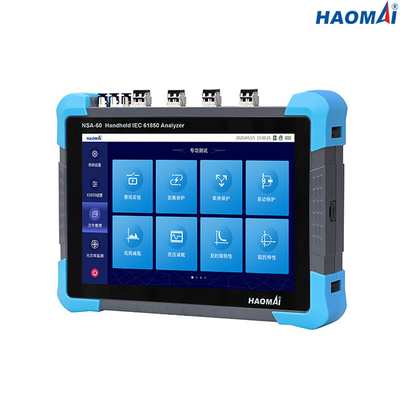

Analisador Handheld do IEC 61850

Modelo: NSA-60

O analisador Handheld NSA-60 do IEC 61850 é baseado no padrão IEC61850 e usado para o teste rápido de dispositivos de proteção, fundindo unidades e IEDs na subestação esperta. É amplamente utilizado na eliminação de erros do campo, na eliminação de erros comum do sistema, na manutenção da falha e nas outras ocasiões.

O analisador Handheld NSA-60 do IEC 61850 é analisador de rede portátil com 10,1 complicado diferente um” tela táctil de modo que o coordenador possa o tomar somente aos lugares na subestação para verificar IEDs, nenhuma necessidade de tomar grupos e portátil do teste, e outros acessórios de teste.

NSA-60 tem os módulos de teste múltiplos para testes básicos do relé de proteção, testes diferentes da MU, SV/GOOSE que envia e que recebe, do arquivo de SCD a importação e a análise etc.

NSA-60 pode ser usado como uma ferramenta multifuncional na subestação esperta, incluindo a emissão e a recepção do GANSO, da SV, adicionando o fluxo de tráfego ao outro IEDs, verificando o tempo de atraso da MU, medindo o poder da fibra dos portos etc. da fibra.

Características principais

●Baseado no hardware do SOC e na plataforma do sistema Linux tornou-se

●Capaz de simular vários tipos de mensagens que se conforma a IEC 61850-9-1/9-2/9-2LE, GANSO, IEC 60044-7/8 FT3

●mensagem 4-channel digital ótica que recebe e que envia simultaneamente,

●A saída síncrono de portos óticos diferentes alcança 0μs, e a dispersão da amostra de SV é menos do que 1μs

●Realize a configuração, a importação do arquivo do apoio SCD, a exposição do diagrama da topologia e a comparação automáticas do arquivo

●Atraso da MU do apoio e teste diferente da sincronização de tempo da MU

●Detecção do apoio que conectam em série e SV que prova a saída do harmônico da superposição do valor

●Tem o tipo de mensagem e a função de monitoração do tráfego

●Gravação transiente do apoio de mensagens anormais

●Tem a função ótica da medida de poder

●O teste incorporado da C.A., sacia os módulos de teste do teste etc. da sequência para testes do relé de proteção

●4 entradas binárias + 4 saídas binárias, atraso síncrono da saída <20>

●Capaz de simular o cliente e servidor do MMS, verificação da avaliação do apoio do dispositivo de proteção e a monitoração e a operação do estado da instalação e do estado da função da proteção, simulação do apoio mais de IED dispositivos de únicos ou, realize a transmissão simultânea da mensagem e de dados remotos da telemetria

Dados técnicos

Relação de comunicação da fibra

◆Parâmetros óticos da fibra da porta de série: multi-modo, relação do ST, comprimento de onda 850nm

◆Parâmetros óticos da fibra da porta ethernet: multi-modo, relação do LC, comprimento de onda 1310nm

◆Poder da transmissão: ≥-15dBm

◆Recebendo a sensibilidade: ≤-30dBm

◆4 grupos de portos de rede óticos independentes de 100M, de mensagens de apoio da manutenção programada IEC61850-9-1/2 e do GANSO

◆Porta de série ótica da multiplexação, mensagem digital ótica de apoio dos FT3/FT3LE que recebem e que enviam, código de IRIG-B que recebe e que envia e de sincronismo do PPS função

◆Porto de medida ótico do poder dos ethernet para a medida da relação ótica e o teste de função diagnóstico

Entradas/saídas binárias

◆Entradas binárias: 4

◆Saídas binárias: 4

Variado

◆Dimensões: 235mm×175mm×50mm (LxWxH)

◆Peso: 2.0kg

Fonte de alimentação

◆Bateria de lítio incorporado (9600mAh)

◆Carregador: 100~240VAC entrada, 50/60Hz

Circunstâncias ambientais

◆Temperatura normal do trabalho: -5~45℃

◆Limite de trabalho da temperatura: -10~50℃

◆Armazenamento e transporte: -25~70℃

◆Humidade relativa: 5%~95%

◆Imprensa atmosférica: 86~106KPa

O analisador Handheld NSA-60 do IEC 61850 é ferramenta de teste poderosa na subestação esperta.
