| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015 |
| Número do modelo: | RELAYSTAR-6000D |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Grupo do teste do IEC 61850, jogo do teste do relé de Digitas | Objetos testados: | Dispositivos de proteção do IEC 61850 & MU baseados |
|---|---|---|---|
| Teste provado dos valores do IEC 61850: | Disponível | Testes do GANSO: | Disponível |
| Quatro modos de sincronização de tempo: | Disponível | Operação: | modo local + modo de PC |
| Realçar: | Testes do IEC 61850 de HAOMAI,Testes multimodos do IEC 61850,8 |
||

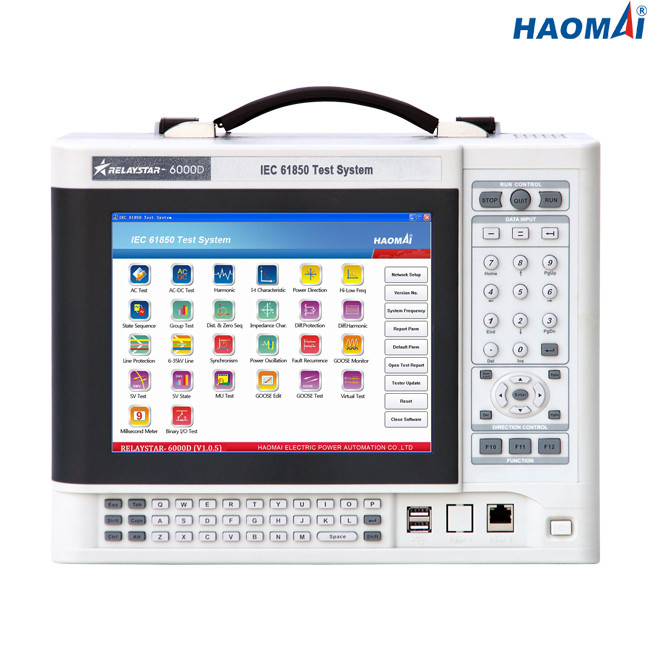

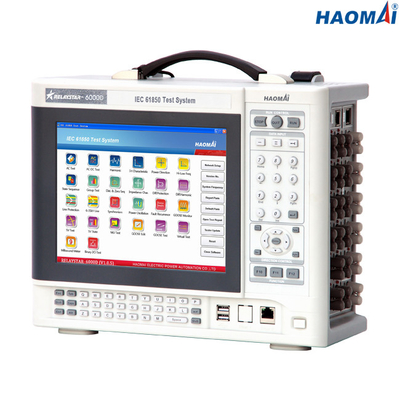

Sistema de teste do IEC 61850
Modelo: RELAYSTAR-6000D
O RELAYSTAR-6000D é grupo do teste da nova geração dedicado aos dispositivos de proteção baseados do IEC 61850 e que funde a unidade. Pode simular vários tipos de mensagens que se conforma a IEC 61850-9-1/9-2/9-2LE, GANSO, IEC 60044-7/8 FT3.
O sistema de teste RELAYSTAR-6000D do IEC 61850 pode ser operado pelo PC industrial encaixado com o tela táctil de 9,7 polegadas ou pelo software do teste que corre em um PC.
Os modos GPS da sincronização de tempo, o código de IRIG-B e IEEE1588 são fornecidos junto com RELAYSTAR-6000D, que faz ambo a subestação eliminação de erros interna e a subestação à eliminação de erros comum da subestação disponível.
Características principais
●Os dispositivos de proteção do IEC 61850 & a MU baseados podem ser testados
●PC industrial encaixado com o tela táctil de 9,7 polegadas
●Teste local e teste remoto do PC disponível
●Capaz de simular vários tipos de mensagens que se conforma a IEC 61850-9-1/9-2/9-2LE, GANSO, IEC 60044-7/8 FT3
●12 saídas análogas de baixo nível
●Quatro modos da sincronização de tempo: código inerente de GPS, de IRIG-B, PPS e IEEE1588
●Tamanho e de pouco peso pequenos (únicos 4kg/8.82lb)
Dados técnicos
Relações de comunicação dos ethernet
| Modo | 10/100Base-TX (10/100Mbit, twisted pair, auto-cruzamento) |
| Número de porto | 2 |
| Tipo de relação | RJ45 |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações de comunicação de fibra ótica
| Modo | 100Base-FX (100Mbit, de fibra ótica, completo - duplex) |
| Número de porto | 16 |
| Tipo de relação | ST |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 1310nm |
| Distância de transmissão | >1km |
| Indicação de estado | Luzes do diodo emissor de luz |
Relações dos FT3
| Número de porto | 10 (8 para transmitir, 2 para receber) |
| Tipo de relação | ST |
| Tipo da fibra | 62.5/125μm (fibra do multi-modo) |
| Comprimento de onda | 850nm |
Saídas análogas de baixo nível
| Número de saídas | 12 |
| Ajustando a escala | C.A.: 0~7.07Vrms; C.C.: 0~10V |
| Atual na carga máxima | 1mA |
| Precisão | <0> |
| Definição | 250μV |
| Distorção (THD+N) | <0> |
| Frequência | Sinal sinusoidal: 10~1000Hz |
| Sinal transiente: DC~10.0kHz | |
| Precisão: <0> | |
| Definição: 0.001Hz | |
| Fase | Escala do ângulo de fase: 0 ~359. 9° |
| Precisão: <0> | |
| Definição: ±0.01° |
Entradas binárias
| Número | 10 |
| Tipo | contato potencial-livre ou contato inativo (identificação automática) |
| Características do ponto inicial | “0": 0~6V; “1": 12V~250V |
Saídas binárias
| Número | 4 |
| Tipo | contato inativo (saída rápida do contato opcional) |
| Capacidade da ruptura | 250VAC/0.5A; 250VDC/0.2A |
Fonte de alimentação
| Tensão de entrada nominal | personalizado (AC230V/120V±10%, 1 fases) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 120V |
| Conexão | Soquete padrão da C.A. (IEC 60320) |
Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
Variado
| Peso | 4kg (8,82 libras) |
| Dimensões (W x H x D, sem punho) | 345×135×270mm (13.58x5.31x10.63 dentro) |
O sistema de teste RELAYSTAR-6000D do relé de proteção do IEC 61850 centra-se sobre os métodos de uma comunicação do tempo real do GANSO e de valores provados para conectar com os dispositivos sob o teste.
