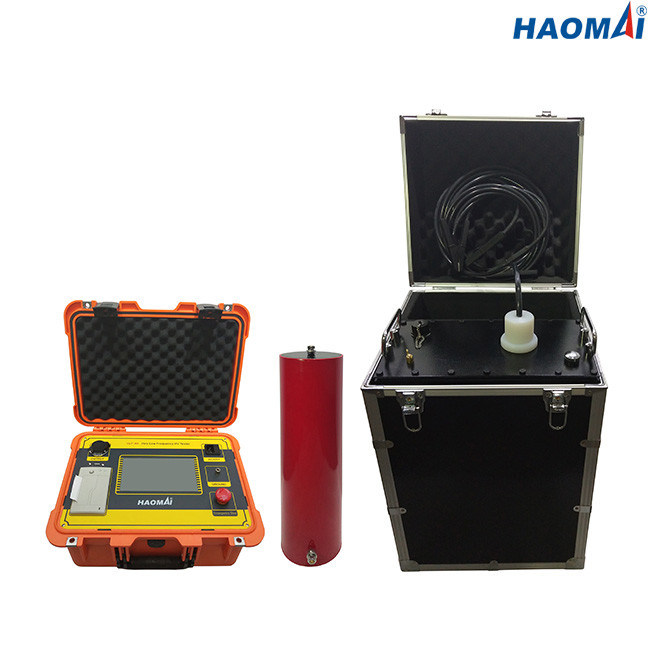

Ultraportable de alta tensão do equipamento de testes 0.1Hz do cabo da alta tensão 80kV

Verificador muito de baixa frequência de Hipot

Modelo: VLF-80

O VLF representa muito de baixa frequência. O verificador do VLF Hipot é um instrumento de alta tensão da saída da C.A. O verificador da alta tensão do VLF fornece a tensão AC sinusoidaa mas em 0.1Hz-0.02Hz, comparado ao 50/60 de hertz da saída do grupo convencional do teste da C.A. É ainda uma tensão AC com reversões de polaridade sinusoidaas cada meio ciclo.

O verificador do VLF Hipot é usado às cargas altas da capacidade do teste de campo como o cabo e a maquinaria de gerencio (motor/gerador). Mais baixa a frequência de uma fonte da C.A., mais baixa a corrente e poder exigido para aplicar uma tensão a uma carga capacitiva.

O uso principal do verificador do VLF Hipot é meio de teste e cabos distribuidores de corrente protegidos de alta tensão. É especialmente valioso para verificar um cabo após a instalação ou o reparo. Use o VLF para fazer com que os defeitos falhem durante o teste, encontrem a falha, façam o reparo ou a substituição, e é saido com um cabo melhor.

O verificador do VLF Hipot é igualmente muito útil para testar a grande maquinaria de gerencio (motor/gerador), desde que fornece um método portátil e disponível de bobinas dos testes de campo e é especificado pelo padrão de IEEE 433-2009.

Características principais

●Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz

●Atual, tensão e dados da forma de onda são provados diretamente do lado de alta tensão, que assegura dados exatos.

●Com função da proteção da sobretensão. Quando a saída excede o limite ajustado da tensão, o instrumento parará para a proteção, e o tempo da ação é menos do que 20ms.

●Com função da proteção da sobrecarga para a proteção do dobro da tensão do alto e baixo. O lado de alta tensão pode ser ajustado de acordo com o preciso para o valor da proteção. Quando a corrente no lado de baixa voltagem excede a corrente avaliado, estará parada para a proteção, e o tempo da operação é menos do que 20ms.

●O resistor de alta tensão da proteção da saída não é projetado no corpo do impulsionador, tão lá é nenhuma necessidade de conectar fora um outro resistor da proteção.

●A tensão do alto e baixo fechou o circuito de controle da reação negativa do laço é adotada, assim que a saída não tem nenhum efeito da elevação da capacidade.

●Os resultados da análise podem ser salvar no verificador.

●Os resultados da análise podem ser imprimidos através da impressora térmica incorporado.

Dados técnicos

1) Tensão avaliado da saída: 80kV/30mA (valor máximo)

2) Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz

3) Capacidade de carga:

0.1Hz, 1.1µF máximo

0.05Hz, 2.2µF máximo

0.02Hz, 5.5µF máximo

4) Precisão da medida: 3%

5) Positivo da tensão e erro negativo do valor máximo: ≤3%

6) Distorção de forma de onda da tensão: ≤ 5%

7) Condição de trabalho

temperatura: -10℃~+40℃

umidade: ≤ 85%RH

8) Fonte de alimentação: AC220V±10%, 50/60Hz

O verificador muito de baixa frequência VLF-80 de Hipot é instrumento poderoso do teste para o cabo distribuidor de corrente ou a maquinaria de gerencio de medição (motor/gerador) em 0.1Hz, em 0.05Hz ou em 0.02Hz.
