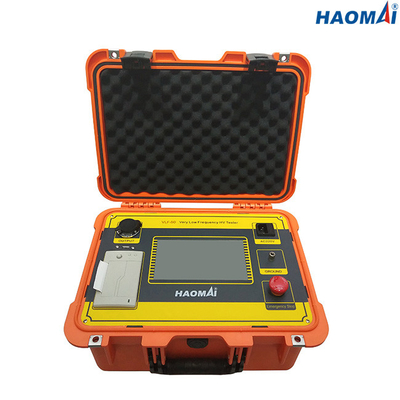

Verificador 50kV de múltiplos propósitos do equipamento de testes do cabo da alta tensão de ISO9001 VLF Hipot

verificador de 50kV VLF Hipot

Modelo: VLF-50

O VLF representa muito de baixa frequência.

O verificador do VLF Hipot é um instrumento de alta tensão da saída da C.A. O verificador da alta tensão do VLF fornece a tensão AC sinusoidaa mas em 0.1Hz-0.02Hz, comparado ao 50/60 de hertz da saída do grupo convencional do teste da C.A. É ainda uma tensão AC com reversões de polaridade sinusoidaas cada meio ciclo.

O verificador VLF-50 de 50kV VLF Hipot pode saída até 50kV/30mA.

Características principais

1) Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz

2) Atual, tensão e dados da forma de onda são provados diretamente do lado de alta tensão, que assegura dados exatos.

3) Com função da proteção da sobretensão. Quando a saída excede o limite ajustado da tensão, o instrumento parará para a proteção, e o tempo da ação é menos do que 20ms.

4) Com função da proteção da sobrecarga para a proteção do dobro da tensão do alto e baixo. O lado de alta tensão pode ser ajustado de acordo com o preciso para o valor da proteção. Quando a corrente no lado de baixa voltagem excede a corrente avaliado, estará parada para a proteção, e o tempo da operação é menos do que 20ms.

5) O resistor de alta tensão da proteção da saída não é projetado no corpo do impulsionador, tão lá é nenhuma necessidade de conectar fora um outro resistor da proteção.

6) A tensão do alto e baixo fechou o circuito de controle da reação negativa do laço é adotada, assim que a saída não tem nenhum efeito da elevação da capacidade.

7) Os resultados da análise podem ser salvar no verificador.

8) Os resultados da análise podem ser imprimidos através da impressora térmica incorporado.

Dados técnicos

1) Tensão avaliado da saída: 50kV/30mA (valor máximo)

2) Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz

3) Capacidade de carga

0.1Hz, 1.1µF máximo

0.05Hz, 2.2µF máximo

0.02Hz, 5.5µF máximo

4) Precisão da medida: 3%

5) Positivo da tensão e erro negativo do valor máximo: ≤3%

6) Distorção do formulário de onda da tensão: ≤ 5%

7) Condição de trabalho

temperatura: -10℃~+40℃

umidade: ≤ 85%RH

8) Fonte de alimentação: AC220V ±10%, 50/60Hz

o verificador VLF-50 de 50kV VLF Hipot é instrumento poderoso do teste para o cabo distribuidor de corrente ou a maquinaria de gerencio de medição (motor/gerador) em 0.1Hz, em 0.05Hz ou em 0.02Hz.
