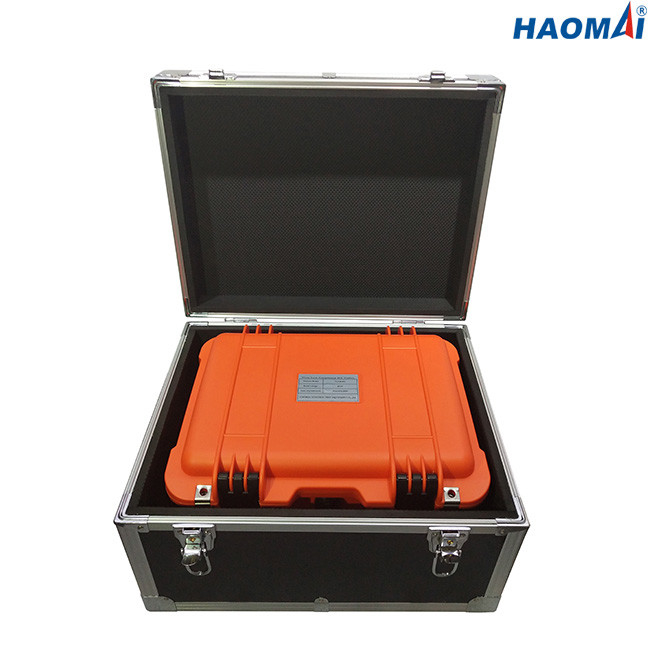

C.A. 220V/120V do equipamento de testes 0.05Hz do cabo da alta tensão de HAOMAI 30kV VLF

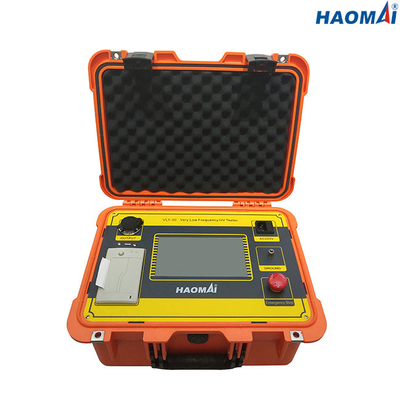

verificador da alta tensão de 30kV VLF

Modelo: VLF-30

O VLF representa muito de baixa frequência.

O verificador VLF-30 da alta tensão de 30kV VLF pode saída até 30kV/20mA.

O uso principal do verificador da alta tensão do VLF é meio de teste e cabos distribuidores de corrente protegidos de alta tensão. É especialmente valioso para verificar um cabo após a instalação ou o reparo. Use o VLF para fazer com que os defeitos falhem durante o teste, encontrem a falha, façam o reparo ou a substituição, e é saido com um cabo melhor.

O verificador da alta tensão do VLF é igualmente muito útil para testar a grande maquinaria de gerencio (motor/gerador), desde que fornece um método portátil e disponível de bobinas dos testes de campo e é especificado pelo padrão de IEEE 433-2009.

Características principais

1) Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz

2) Atual, tensão e dados da forma de onda são provados diretamente do lado de alta tensão, que assegura dados exatos.

3) Com função da proteção da sobretensão. Quando a saída excede o limite ajustado da tensão, o instrumento parará para a proteção, e o tempo da ação é menos do que 20ms.

4) Com função da proteção da sobrecarga para a proteção do dobro da tensão do alto e baixo. O lado de alta tensão pode ser ajustado de acordo com o preciso para o valor da proteção. Quando a corrente no lado de baixa voltagem excede a corrente avaliado, estará parada para a proteção, e o tempo da operação é menos do que 20ms.

5) O resistor de alta tensão da proteção da saída não é projetado no corpo do impulsionador, tão lá é nenhuma necessidade de conectar fora um outro resistor da proteção.

6) A tensão do alto e baixo fechou o circuito de controle da reação negativa do laço é adotada, assim que a saída não tem nenhum efeito da elevação da capacidade.

7) Os resultados da análise podem ser salvar no verificador.

8) Os resultados da análise podem ser imprimidos através da impressora térmica incorporado.

Dados técnicos

1) Tensão avaliado da saída: 30kV/20mA (valor máximo)

2) Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz

3) Capacidade de carga

0.1Hz, 1.1µF máximo

0.05Hz, 2.2µF máximo

0.02Hz, 5.5µF máximo

4) Precisão da medida: 3%

5) Positivo da tensão e erro negativo do valor máximo: ≤3%

6) Distorção do formulário de onda da tensão: ≤ 5%

7) Condição de trabalho

temperatura: -10℃~+40℃

umidade: ≤ 85%RH

8) Fonte de alimentação: AC220V/120V ±10%, 50/60Hz

o verificador VLF-30 da alta tensão de 30kV VLF é equipamento de teste ideal para o cabo distribuidor de corrente ou a maquinaria de gerencio de medição (motor/gerador) em 0.1Hz, em 0.05Hz ou em 0.02Hz.
