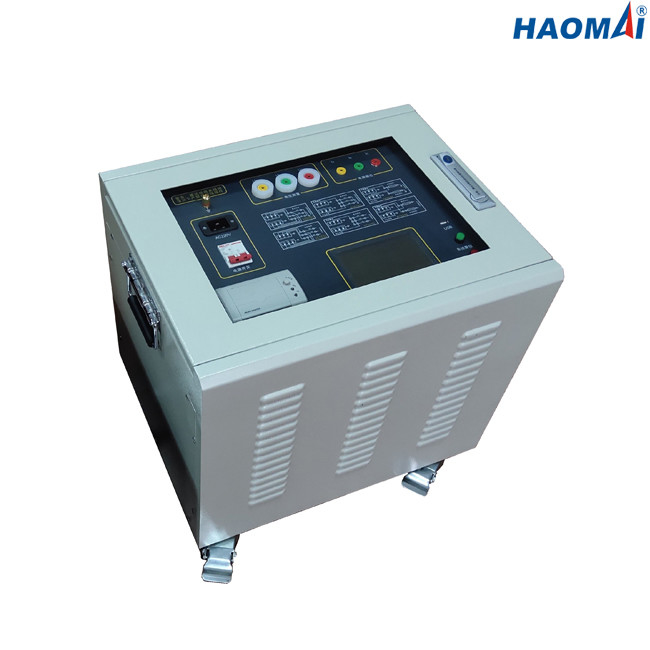

Equipamento de testes de múltiplos propósitos 8A do cabo da alta tensão 55Hz com tela táctil

Linha analisador da transmissão da impedância

Modelo: HLT-300

A linha analisador HLT-300 da transmissão da impedância é um instrumento da elevada precisão para testar a vária linha de transmissão de alta tensão parâmetros na central elétrica, na subestação ou no laboratório. O instrumento é estrutura integrada com o módulo de poder incorporado da conversão de frequência, que pode potência de saída por meio do regulamento de tensão da conversão de frequência. A frequência pode ser mudada a 45Hz ou a 55Hz. A tecnologia de filtração de Digitas é adotada para evitar a interferência do campo elétrico da frequência do poder no local, e para resolver fundamentalmente o problema da medida exata sob a interferência do campo elétrico forte.

Características principais

●Operação autônoma usando o tela táctil, nenhum PC exigido para operar-se

●Capacidade super da tensão da anti-indução

●Adote a tecnologia da conversão de frequência para a medida exata

●Capaz de medir diretamente a tensão induzida e a corrente induzida

●Capaz de medir a impedância, o ângulo da impedância, a resistência, o reactance e a indutância da linha de transmissão da alta tensão

●Capaz de salvar os resultados da análise a bordo

●Capaz de imprimir resultados da análise diretamente através da impressora térmica incorporado

●Conexão prendendo simples

Dados técnicos

1) Saída

●Tensão máxima da saída: C.A. 300V

Precisão da tensão da saída: 0,5%

●Tensão de Máximo Atual: 8A

Precisão da corrente de saída: 0,5%

●Frequência da saída: 45Hz, 55Hz

2) Medida da capacidade

Escala de medição: 0.01~30µF

Precisão de medição: ±1% ±0.01µF de leitura (valor medido ≥1µF)

±2% ±0.01µF de leitura (valor medido <1>

Definição: 0.0001µF

3) Medida da impedância

Escala de medição: 0.1~400Ω

Precisão de medição: ±1% ±0.01Ω de leitura (valor medido ≥1Ω)

±2% ±0.01µF de leitura (valor medido <1>

Definição: 0.0001Ω

4) Ângulo da impedância

Escala de medição: -180°~ +180°

Precisão de medição: ±0.2° (tensão ≥1.0 V)

±0.3° (tensão 0.2V~1.0V)

Definição: 0.0001°

5) Princípio antiparasitário: método de conversão da frequência

6) Corrente antiparasitária: 80A

7) Tensão antiparasitária: 30kV

8) Capacidade de armazenamento: 200 resultados da análise

9) Fonte de alimentação: C.A. 220V±10%, 50/60Hz

10) Dimensão: 530x 410x 510mm (polegada 20.87x16.14x20.08)

11) Peso: 65kg (143,30 libras)

12) Circunstâncias ambientais

●Temperatura de armazenamento: -20°C a 70°C (- 4°F a +158°F)

●Temperatura de funcionamento: -20°C a +50°C (- 4°F a +122° F)

●Umidade: < 85="">

13) Qualificações da segurança e compatibilidade eletrónica

●Segurança: projetado de acordo com IEC61010-1, 2006/95/EC

●Compatibilidade eletrónica: 2004/108/EC

A linha analisador HLT-300 da transmissão da impedância é teste poderoso ajustado para a impedância, o ângulo da impedância, a resistência, o reactance e a indutância de medição da linha de transmissão da alta tensão.
