| Lugar de origem: | China |
| Marca: | HAOMAI |
| Certificação: | ISO9001:2015, Calibration Report |
| Número do modelo: | CTP-120PA |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caso do caso + da madeira compensada de transporte |
| Tempo de entrega: | 5-10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 400 grupos pelo mês |
| Nome do produto: | Analisador do CT, verificador do CT, grupo do teste do CT, verificador do VT, verificador da pinta | testes do CT da Multi-relação: | Disponível |
|---|---|---|---|
| Saída atual: | 0-12A (RMS), 36A (valor máximo) | Saída da tensão: | 0-180V (RMS) |
| Precisão de medição da relação do CT: | ±0.05% | Operação: | modo local ou modo de PC |
| Realçar: | Analisador do ANSI CT pinta,Analisador multifuncional do CT pinta,Multi testes do CT do transformador da relação |
||

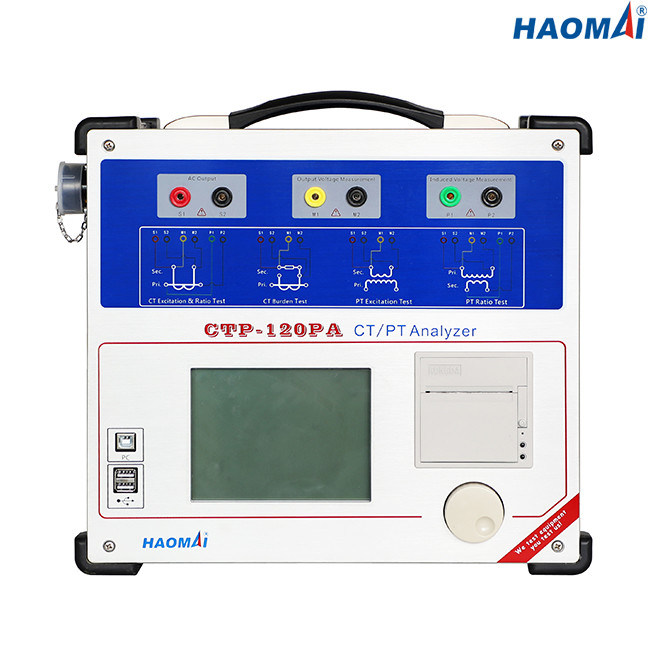

Analisador de CT/PT com teste do CT da Multi-relação
Modelo: CTP-120PA
O analisador CTP-120PA de CT/PT é o sistema de teste revolucionário para vário CTs e Técnico Especialista de Filial de acordo com o padrão do IEC e do IEEE/ANSI. O analisador pode automaticamente terminar o teste dentro dos segundos por um clique do rato giratório multifuncional patenteado. Reserva testar no local a tensão do joelho-ponto até 40kV CTs e Técnico Especialista de Filial nas redes elétricas ou nas instalações de produção dos fabricantes ou nos laboratórios de teste.
O analisador CTP-120PA de CT/PT é capaz de testar a multi-relação CTs automaticamente sem a necessidade para rewiring, até 6 conexões para o lado secundário de CTs.
Características principais
●Capaz de testar a proteção CTs, CTs de medição, classe CTs do TP e Técnico Especialista de Filial indutivo
●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência
●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão
●Capaz de testar a multi-relação CTs automaticamente sem a necessidade para rewiring
●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico
●Adote 5,7 polegadas de painel LCD para a exposição
●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX
●Teste local e teste remoto do PC disponível
●Precisão mais alta da medida: 0.05%
●Resultados da análise da cópia diretamente pela impressora térmica incorporado
●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil
Dados técnicos
●Padrão do teste: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Medida máxima da tensão do joelho: 40kV
●Escala da saída:
tensão: 0~180V (RMS)
atual: 0~12A (RMS), 36A (valor máximo)
●Precisão da medida da tensão: ±0.05%
●Medida da relação do CT:
escala: 1~30000
precisão: ±0.05%
●Medida da relação da pinta:
escala: 1~10000
precisão: ±0.05%
●Medida da fase:
precisão: ±2min
definição: 0.01min
●Medida da resistência do enrolamento secundário:
escala: 0~300Ω
precisão: 0.1%±1mΩ
●Medida da carga:
escala: 0~300VA
precisão: 0.1%±0.1VA
●Capacidade de memória: resultados da análise dos grupos >3000
●Fonte de alimentação
| Tensão de entrada nominal | personalizado (AC230V/120V±10%, 1 fases) |
| Frequência nominal | 50/60 de hertz |
| Corrente avaliado | 10A em 230V/12A em 120V |
| Conexão | soquete padrão da C.A. (IEC 60320) |
●Circunstâncias ambientais
| Temperatura da operação | 0… °C +50 (°F) +32… +122 |
| Temperatura de armazenamento | -25… °C +70 (- °F) 13… +158 |
| Escala de umidade | humidade relativa 5… 95%, não-condensando-se |
| Vibração | IEC 60068-2-6 (20m/s2 em 10… 150 hertz) |
●Variado
| Peso | 9kg (19,84 libras) |
| Dimensões (W x H x D, sem punho) | 340×300×150mm (13.39x11.81x5.91 dentro) |
| Porto da conexão | 2 USB2.0 portos, 1 porto de comunicação |
●Standard de segurança, compatibilidade eletromagnética
| Compatibilidade eletrónica | O produto adere à compatibilidade eletromagnética (compatibilidade eletrónica) 2004/108/EC diretivo (o CE para se conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Segurança | O produto adere à baixa tensão 2006/95/EC diretivo (CE para se conformar). |
| IEC 61010-1 |
O analisador CTP-120PA de CT/PT é uma ferramenta poderosa e original para testar a multi-relação CTs.
