Teste portátil do analisador de 1Phase CT, 19,84 libras de verificador do transformador atual

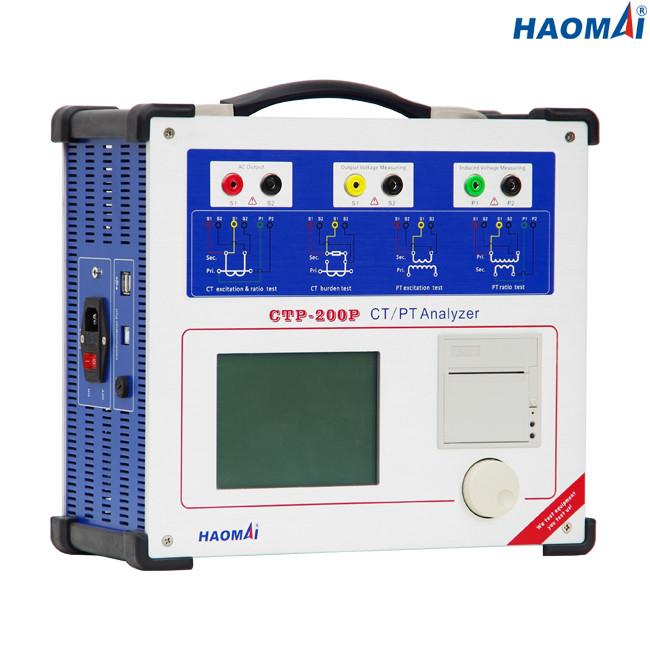

Analisador portátil do CT

Modelo: CTP-200P

O analisador portátil CTP-200P do CT é capaz de testar a proteção CTs, CTs de medição, classe CTs do TP e Técnico Especialista de Filial indutivo de acordo com padrões do teste de IEC61869-2 (IEC60044-1,60044-6), de IEC61869-3 (IEC60044-2), de IEEE/ANSI C57.13 etc. Reserva testar no local a tensão do joelho-ponto até 40kV CTs e Técnico Especialista de Filial nas redes elétricas ou nas instalações de produção dos fabricantes ou nos laboratórios de teste.

O analisador portátil CTP-200P do CT é uma solução completa para medir todos os parâmetros sem a necessidade para todo o equipamento mais adicional (tal como uma caixa da carga).

O peso do analisador portátil CTP-200P do CT é somente 9kg (19,84 libras), que é fácil ser levado por coordenadores de teste.

Características principais

●Capaz de testar a proteção CTs, CTs de medição, classe CTs do TP e Técnico Especialista de Filial indutivo

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote 5,7 polegadas de painel LCD para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrão do teste: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

O analisador portátil CTP-200P do CT é a ferramenta poderosa para testar transformadores atuais e transformadores da tensão.
