Analisador do transformador atual de elevada precisão

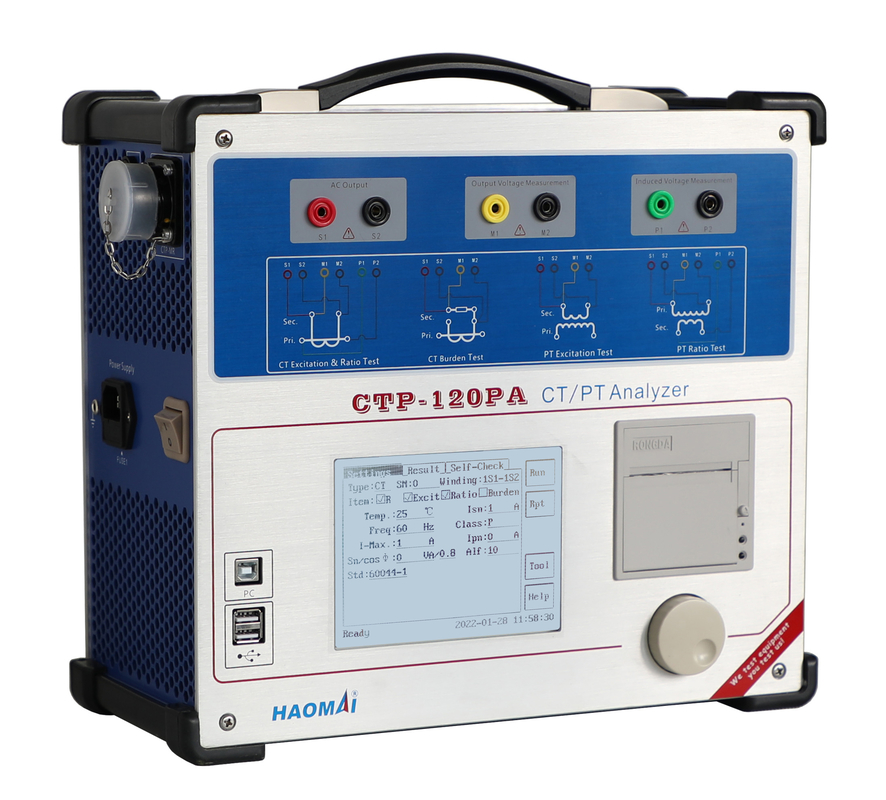

Modelo: CTP-120PA

O analisador CTP-120PA portátil e de elevada precisão do transformador atual reserva executar todos os testes previstos por standard internacionais em CTs e em VTs indutivo.

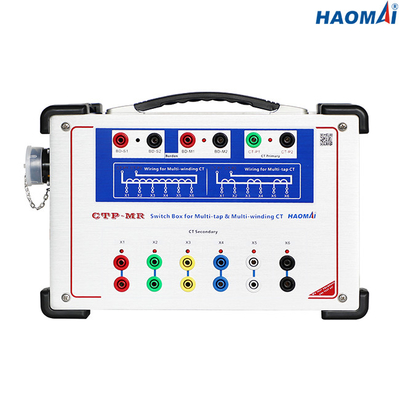

Para testes do CT, o instrumento pode ser conectado diretamente até 6 torneiras através da caixa de interruptor da Multi-torneira. Desta maneira a conexão ao dispositivo sob o teste executou somente uma vez sem a necessidade de toda a operação manual mais adicional.

O CTP-120PA pode ser usado como uma unidade autônoma ou pode ser controlado por computador. Pode ser conectado a um PC através do porta usb. Em modo controlado por computador, os registros do teste podem ser lidos da memória de CTP-120PA, ou os testes do CT podem ser corridos do PC. O CTP-120PA vem com o software do PC do CTP. O software do PC do CTP pode ser usado para testar um transformador atual ou o transformador da tensão diretamente de um PC, gera automaticamente resultados da análise, lê registros do teste da memória de CTP-120PA, e salvar registros do teste no formato da palavra.

O instrumento é abrigado em uma caixa transportável, que seja fornecida com uma tampa e os punhos para a facilidade do transporte.

Características principais

●Capaz de testar a proteção CTs, CTs de medição, classe CTs do TP e Técnico Especialista de Filial indutivo

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

●Capaz de testar a multi-relação CTs automaticamente sem a necessidade para rewiring

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote 5,7 polegadas de painel LCD para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0,05%

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrão do teste: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

O analisador CTP-120PA portátil e de elevada precisão do transformador atual é uma ferramenta poderosa para executar todos os testes de CTs e de VTs indutivo.
