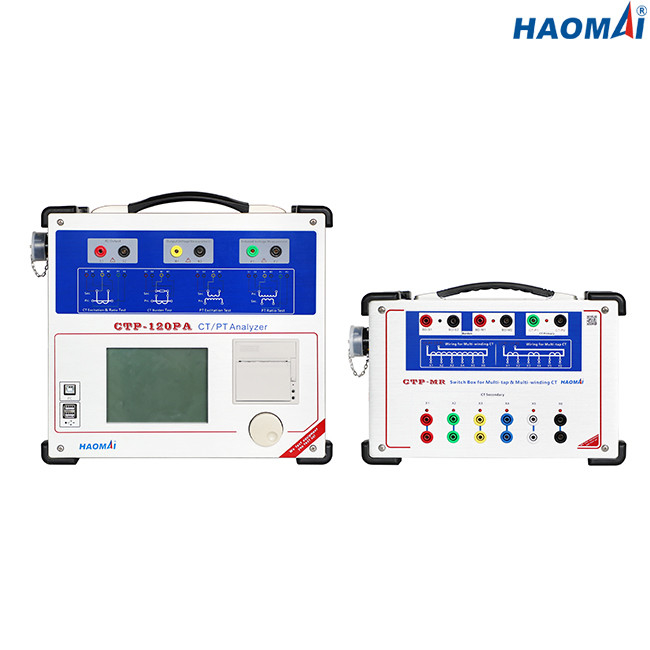

Grupo 0-180V RMS do teste do transformador de instrumento de HAOMAI Multiratio

Analisador do CT da Multi-relação

Modelo: CTP-120PA

O analisador CTP-120PA do CT da Multi-relação é sistema de teste completo para a proteção e CTs de medida de acordo com padrões de IEEE e de IEC.

Permite todos os tipos transformadores atuais de únicos e da multi-relação a ser testados no local em grades do sistema de energia. O fabricante de CTs, os transformadores ou os SOLDADOS usam o analisador do CT em seus instalações de produção e laboratórios do teste ou do desenvolvimento.

O analisador CTP-120PA do CT da Multi-relação igualmente é capaz de testar Técnico Especialista de Filial (transformadores potenciais, transformadores da tensão).

Características principais

●Capaz de testar a proteção CTs, CTs de medição, classe CTs do TP e Técnico Especialista de Filial indutivo

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

●Capaz de testar a multi-relação CTs automaticamente sem a necessidade para rewiring

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote 5,7 polegadas de painel LCD para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrão do teste: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

O analisador CTP-120PA do CT da Multi-relação é uma ferramenta de teste poderosa para a proteção CTs, CTs de medida e Técnico Especialista de Filial indutivo.
