O teste de pouco peso do transformador de instrumento do CT pinta ajustou 40kV com a caixa de interruptor de Multitap

Analisador do CT & do VT com a caixa de interruptor da Multi-torneira

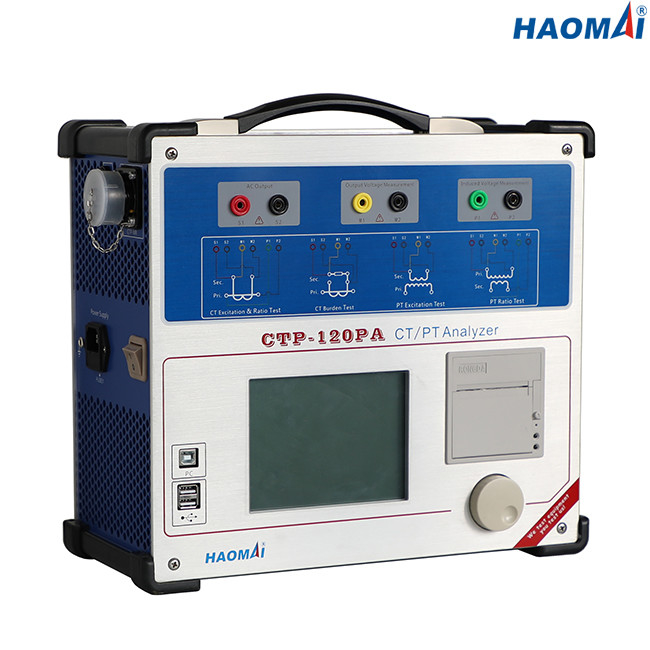

Modelo: CTP-120PA

O analisador CTP-120PA do CT & do VT é uma unidade de pouco peso e portátil capaz de testar transformadores atuais e transformadores da tensão.

Em menos do que 9kg (19,84 libras) o CTP-120PA é uma unidade altamente portátil que igualmente ofereça a precisão nos testes. Capaz de executar a saturação, relação, polaridade e de enrolar a resistência em transformadores atuais, o CTP-120PA pode igualmente ser usado testando a tensão da classe da medida e da proteção/transformadores potenciais.

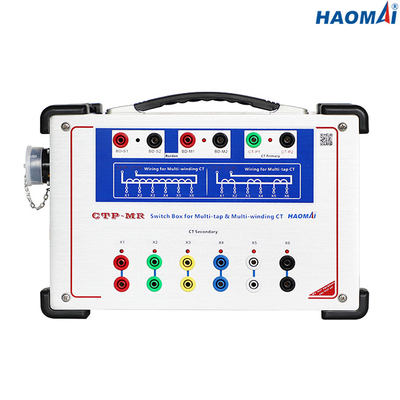

O analisador CTP-120PA do CT & do VT fornece uma tensão variável controlada do microprocessador e uma saída atual junto com a instrumentação da precisão para automaticamente o teste único e a multi-relação CTs e VTs. A caixa de interruptor equipada da multi-torneira faz a multi-torneira de teste CTs fácil. Conectará diretamente à multi-relação CT e executará testes de relação em todas as torneiras com o impulso de um botão e sem ligações em mudança. Isto reduzir-se-á extremamente testar o tempo.

O analisador CTP-120PA do CT & do VT pode ser controlado através de suas alta resolução e luz solar visualização ótica de TFT LCD de 5,7 polegadas. Esta relação permite que o usuário execute testes rapidamente e facilmente usando o rato giratório multifuncional patenteado.

O analisador CTP-120PA do CT & do VT pode igualmente ser controlado através de um portátil que corre o software de teste do CTP baseado no sistema operacional de Windows.

Características principais

●Capaz de testar a proteção CTs, CTs de medição, classe CTs e VTs indutivo do TP

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

●Capaz de testar a multi-relação CTs automaticamente sem a necessidade para rewiring

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote o painel LCD de 5,7 polegadas para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●Desmagnetização automática do CT

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrões do teste: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

●Standard de segurança, compatibilidade eletromagnética

O analisador CTP-120PA do CT & do VT é uma ferramenta de teste ideal e original para testar a únicas relação e multi-relação CTs, assim como para testar VTs indutivo.
