o teste atual do transformador de instrumento 50/60Hz ajustou a tensão máxima 40kV do joelho

Grupo automático do teste do transformador de instrumento

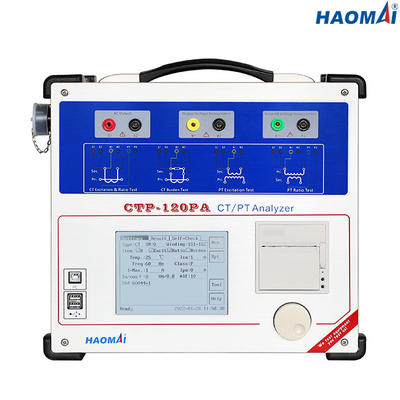

Modelo: CTP-120PA

O teste automático do transformador de instrumento ajustou CTP-120PA é um jogo portátil e multifuncional do teste para transformadores atuais de teste e transformadores da tensão em sua configuração de equipamento, tal como a montagem nos transformadores, nos interruptores do óleo ou no switchgear. É necessário que o equipamento seja isolado completamente do sistema elétrico.

Com um botão do um-clique, o CTP-120PA executa um teste da saturação do CT e calcula o ponto avaliado do joelho em conformidade com IEEE C57.13.1, IEC 60044-1, IEC 60044-6 ou IEC 61869 em ambos os padrões assim como de CTs especializado tal como PX, TPS, TPX, TPY e TPZ. O teste da saturação pode testar o ponto do joelho até 40 quilovolts. Isto reserva testar mesmo a classe maior CT da geração com um instrumento portátil.

Muitas subestações CTs incluem uma multi-relação secundária, consequentemente o CTP-120PA tem a capacidade para traçar e indicar simultaneamente até 6 curvas da saturação do CT.

Como parte de um programa de manutenção regular para verificar leituras da fábrica e para encontrar a presença de defeitos em transformadores da tensão, o CTP-120PA pode exatamente medir a relação, a polaridade, a característica da excitação e a resistência do enrolamento secundário.

Características principais

●Capaz de testar a proteção CTs, CTs de medição, classe CTs e VTs indutivo do TP

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

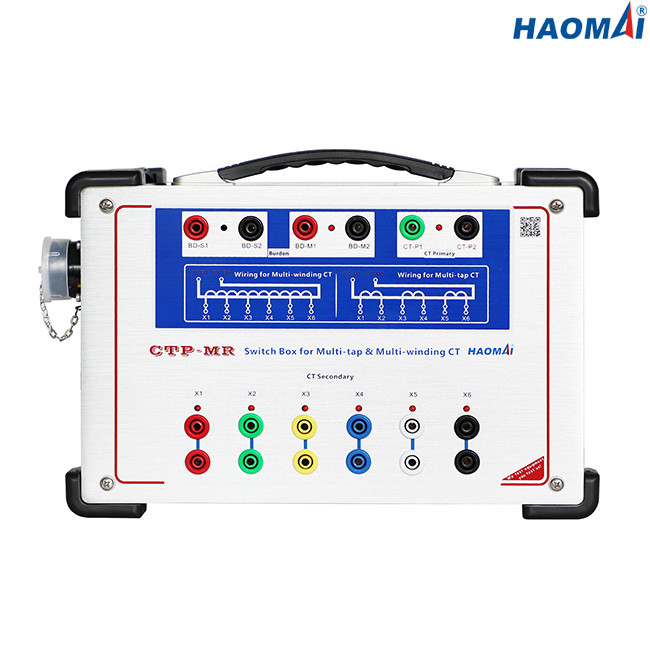

●Capaz de testar a multi-relação CTs automaticamente sem a necessidade para rewiring

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote o painel LCD de 5,7 polegadas para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●Medida máxima 40kV da tensão do joelho

●Capaz de executar testes secundários da carga

●Desmagnetização automática do CT

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrões do teste: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

●Standard de segurança, compatibilidade eletromagnética

Durante a operação e testes de resistência rotineiros do enrolamento da C.C., é possível para um CT tornar-se magnetizado. O grupo automático CTP-120PA do teste do transformador de instrumento inclui uma função automatizada da desmagnetização do CT, que permita a determinação do ponto exato e da relação do joelho que fornecem assim resultados da análise estáveis, repetíveis, e reduza o tempo do teste.
