O teste automático do transformador de instrumento ISO9001 ajustou 36A multifuncional

Sistema de teste totalmente automático de CT/VT

Modelo: CTP-120PA

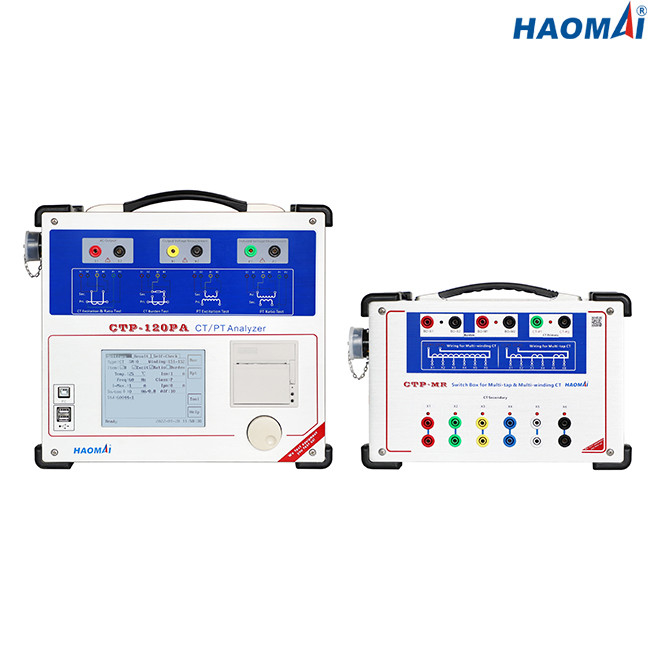

O sistema de teste CTP-120PA de CT/VT é um sistema de teste totalmente automático do transformador da corrente e da tensão, projetado especialmente testando CTs, VTs e transformadores combinados.

CTP-120PA concede uns testes mais rápidos, devido a sua caixa de interruptor da Multi-torneira que reserva conectar diretamente até 6 torneiras, a conexão do dispositivo é feito desta maneira somente uma vez e sem a necessidade de toda a operação manual mais adicional.

Os testes principais executados por CTP-120PA são: A excitação, a precisão, o erro da relação & de fase, a resistência e a carga e todos são executados no modo totalmente automático, sem intervenção do usuário. Todos os testes são executados gerando a corrente e a tensão.

Todas as funcionalidades são controladas por uma luz solar visualização ótica legível de TFT LCD de 5,7 polegadas, rato giratório multifuncional patenteado, BRAÇO e sistema encaixado da operação de LINUX, projetados para o ambiente exterior e sem um portátil.

Os resultados da análise são mantidos em uma memória local, e podem ser transferidos a um PC através do disco instantâneo de USB.

Características principais

●Capaz de testar atual, a tensão e transformadores combinados

●Os testes principais executaram: Erro da relação & de fase, polaridade, excitação, resistência, precisão, carga

●Padrões selecionáveis do teste: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●caixa de interruptor da Multi-torneira que descreve o comportamento do CT

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote o painel LCD legível de 5,7 polegadas da luz solar

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●Desmagnetização automática do CT

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Capaz de transferir resultados da análise através do disco instantâneo de USB

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrões do teste: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

O sistema de teste totalmente automático CTP-120PA de CT/VT é uma ferramenta de teste poderosa para testar transformadores atuais, transformadores da tensão e transformadores combinados.
