O teste do transformador de instrumento do CT pinta ajustou a saída de pouco peso 0-12A

Verificador universal do CT e da pinta

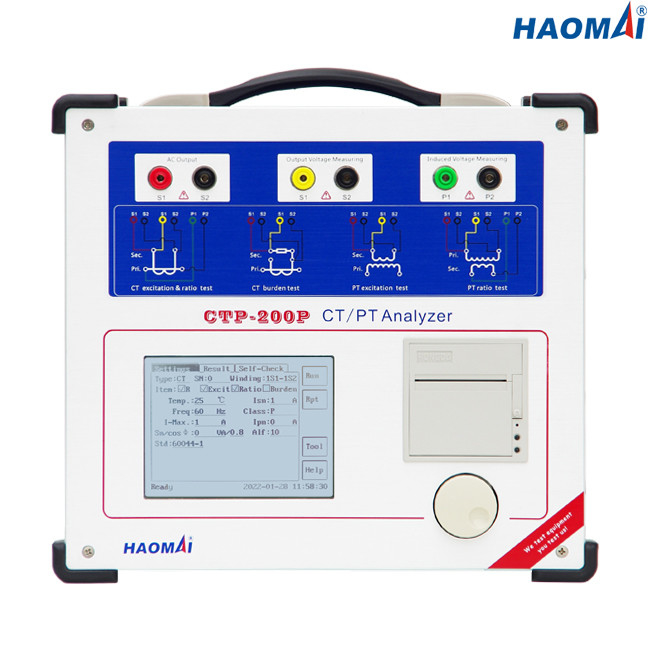

Modelo: CTP-200P

O verificador universal CTP-200P do CT e da pinta é um instrumento portátil do campo de pouco peso projetado testar o CT e a pinta instalados em um sistema de serviço público. Pode ser usado para muitos testes rotineiros da oficina, assim como testes de campo.

O verificador universal CTP-200P do CT e da pinta é capaz de testar CTs de medida, mas pode igualmente testar a proteção CTs para o erro da relação e de fase na carga normal de acordo com os padrões IEC61869-2, IEC60044-1,60044-6 e IEEE/ANSI C57.13.

No modo de teste local, o operador pode usar o rato giratório multifuncional patenteado no painel frontal para incorporar a informação sobre o artigo a ser testado. As visualizações óticas de painel LCD legíveis de 5,7 polegadas da luz solar a informação fechada e os resultados da análise finais.

Para testes totalmente automático em um PC, cada unidade de CTP-200P vem com instalar a versão do software do CTP. O software do CTP é projetado correr em um PC com sistema operacional de Windows 10.

Características principais

●Capaz de testar a proteção CTs, CTs de medição, PR/PX CTs, TPS/TPX/TPY/TPZ CTs e Técnico Especialista de Filial indutivo

●Curva da característica e do erro da excitação do teste baseada no princípio de medida de baixa frequência

●Medida da relação, a polaridade, o erro da relação e o erro do deslocamento da fase baseado no método da tensão

●Adopt patenteou o rato giratório multifuncional para substituir o teclado numérico

●Adote 5,7 polegadas de painel LCD para a exposição

●Adote DSP, BRAÇO e o sistema encaixado da operação de LINUX

●Teste local e teste remoto do PC disponível

●Precisão mais alta da medida: 0.05%

●O máximo testou a tensão do joelho-ponto do CT até 40kV

●Desmagnetização automática do CT

●Resultados da análise da cópia diretamente pela impressora térmica incorporado

●Pequeno e de pouco peso (9kg/19,84 libras) para o transporte fácil

Dados técnicos

●Padrão do teste: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Medida máxima da tensão do joelho: 40kV

●Escala da saída:

tensão: 0~180V (RMS)

atual: 0~12A (RMS), 36A (valor máximo)

●Precisão da medida da tensão: ±0.05%

●Medida da relação do CT:

escala: 1~30000

precisão: ±0.05%

●Medida da relação da pinta:

escala: 1~10000

precisão: ±0.05%

●Medida da fase:

precisão: ±2min

definição: 0.01min

●Medida da resistência do enrolamento secundário:

escala: 0~300Ω

precisão: 0.1%±1mΩ

●Medida da carga:

escala: 0~300VA

precisão: 0.1%±0.1VA

●Capacidade de memória: resultados da análise dos grupos >3000

●Fonte de alimentação

●Circunstâncias ambientais

●Variado

O verificador universal CTP-200P do CT e da pinta é ferramenta poderosa e segura para que os coordenadores testem transformadores do transformador atual e da tensão nas subestações.
